场效应管D极与S极的互换解析

有不少接触场效应管的电子爱好者都有这样的疑问，究竟场效应管的D极和S极能不能互换使用?明明教科书上写着可以互换使用，为什么实践中无法实现?是教科书写错了吗?不是，事实上教科书上讲解的是简化了的、理论化的场效应管。由于大家是按照书上讲解工作原理的例子来理解现实中的场效应管，所以造成了一种以偏概全的误解。而实际上使用的场效应管是和书上介绍的场效应管有所不同的。

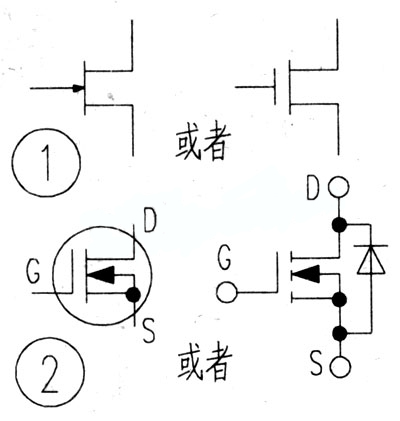

如果我们从场效应管的生产工艺上看，确实S极和D极没有本质上的区别，'从这个意义上说场效应管的D极和S极可以互换使用。教科书上的场效应管通常画成对称形式的，如图1所示。

但是，目前广泛应用的场效应管并不是这样的。大家如果留意厂家的datasheet，就会发现场效应管(尤其是功率场效应管)是画成如图2所示的。

仅从电气符号就可以看出来这种管子是非对称的，其中主要的差别就是衬底和S极是连在一起的。正是由于这种差别，造成了场效应管不能互换S极和D极。由于场效应管结构的原因，不可避免地在衬底和S极、衬底和D极之间存在p－n结(二极管)，当衬底和S极连在一起时，衬底和S极之间的p－n结被短路。但衬底和D极之间的p－n结依然存在。也就是说D极和S极之间存在一个反向二极管，通常叫做体二极管或寄生二极管。这可以从场效应管的符号中看出来(有的厂家并不画出体二极管，但仍然存在，可以用万用表量到)。由于存在这个二极管，使得场效应管不能反过来使用，因为反过来用二极管就常通了。

需要指出的是，这个体二极管并不是人们有意加上的，它的性能也不是很好，所以当场效应管用作开关电源时，通常需要外加快恢复二极管以保护场效应管，或用来续流。
