传感器的基础知识-电感式传感器

什么是电感式传感器

电感式传感器是利用线圈自感或互感系数的变化来实现非电量电测的一种装置。利用电感式传感器，能对位移、压力、振动、应变、流量等参数进行测量。

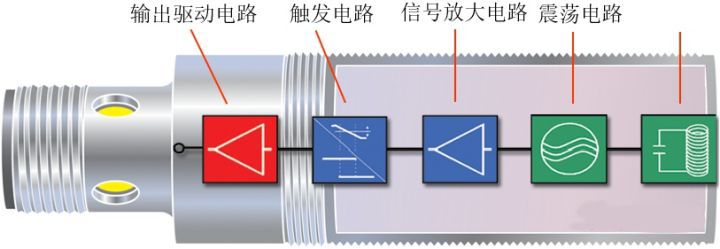

电感式传感器的组成和各部分功能

电感线圈–电感线圈绕着一个铁芯在传感器感应面产生一个磁场。

震荡电路–使传感器产生工作频率的线路板。

信号放大器–增强触发比较电路的信号。

触发电路–通过分析振幅和频率来检测传感器的开关状态。

输出驱动–对于 CNC, PLC 等，把输出层可用的电源信号放大

电感式传感器的工作原理

传感器供电时, 电感线圈产生一个电磁场，并且发散在传感器的感应面。

当一个金属标靶进入感应区时, 一个涡流通过电磁场感应到此物体。

当涡流增大时 (金属靠得更近), 它从电磁场带走电能，以此减小振幅。

这种振幅的减小被触发电路所探测，并输出一个开关信号。

电感式传感器按电气类型可分为：

齐平安装/非齐平安装

AC/DC

常开/常闭

二线制 - 有极性/无极性

三线制 - PNP/NPN

电感式传感器按外型类型可分为：

圆柱式

方形

环形

全金属外壳

电感式传感器按特殊功能可分为：

防焊

抗高磁

全金属检测

耐高压

耐高温

自诊断
