差分放大器的特性与作用介绍

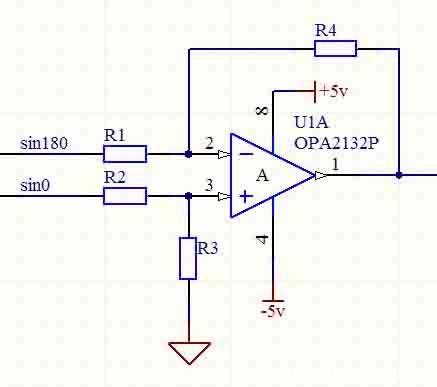

双电源供电的差分放大器电路

单电源供电的差分放大器与同相放大器电

差分放大器的定义：两信号分别从运算放大器的同相端与反相端输入，输出信号通过反馈电阻连接到运算放大器的反相输入端，同相端通过一个与反馈电阻阻值相等的电阻接地(或接基准电压，一般基准电压为电源电压的一半)的电路。

差分放大器的特性：

1.输入阻抗极大。一般为兆欧级。

2.输出阻抗小。一般为数欧或十几欧。

3.放大倍数。差分放大器的放大倍数等于两信号的差值乘以反馈电阻与输入电阻之比值。

4.具有抑制信号的共模成分。可以抑制两信号相同的共模成分。有显著减小电路噪声的功能。

差分放大器的作用：

1.用于放大两信号之差。由于具有极大的可调放大倍数。故方便对差分信号进行调节。

2.用于抑制线路中差分信号的共模成分。由于差分放大器所放大的为差分信号的差值，可以有效的抑制差分信号中相同的共模成分。

3.用于仪表放大器。由于差分放大器具有抑制共模信号的特点，故用于高精度的仪表放大器。
