在电路设计中，肯定离不开对于基础电路的掌握，而在基础电路中，差分放大电路是非常重要的一个电路。

差分放大电路是模拟集成运放电路常常会采用的输入级电路形式，它由两个对称的基本放大电路组成（输入电压是相反的），输出极也就是发射级公共电阻耦合构成。

差分放大电路特点：

电路两边对称：电路两边不管是元素组成还是电流电压大小都是相同的，只不过方向不同。

共用发射级电阻：发射极的电流会进行叠加，也就是单个放大电流的两倍

具有两个信号输入端：这个和共模电路一样，两个输入信号端

信号既可以双端输出，也可以单端输出：它共有四种类型，分别是单端输入，单端输出；单端输入，双端输出；双端输入，单端输出；双端输入，双端输出。

差分放大作用

要理解差分放大电路的作用，就需要先明白它的使用场景。

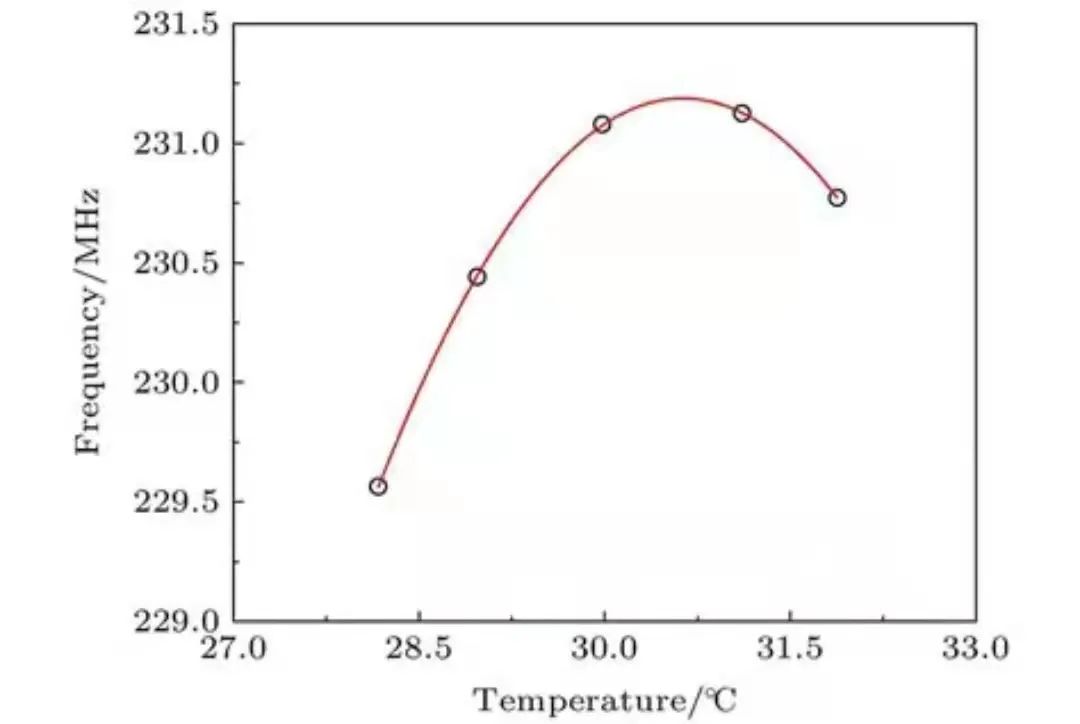

在电路工作过程中，周围环境包括温度什么的不会是一成不变的，所以当一些因素发生变换的时候，元器件的特性就会发生变化引起零漂以及静态工作点的变化。

所以在直接耦合放大电路中，因可能产生的运行环境变化，误差漂移电压和有用的信号会一起被放大传送到放大电路的下一级。而差分放大电路就可以很好的避免这种事情发生，有效抑制零漂。

通常克服温度零漂的方法是引入直流负反馈，或者温度补充。

在具体工作时，差分放大电路可以很好的抑制零漂移，比如说单端输出的差分放大电路，在输出时，因为射极电阻是共用的，所以两个方向上的射极影响是相同的，也就不会导致产生的影响不同（对于射极电阻R），此时流过射极电阻R的电流为2i，所以可以稳定静态工作点。

对于双端输出的差分放大电路，因为两端压降是相等的，比如说温度增加T，两个管子的集电极电流也会相应改变，但是改变的差值两者是一样的，所以最终两个集电极的电压也是相同的。就有效的抑制了零漂现象（静态工作点从原位置离开）。

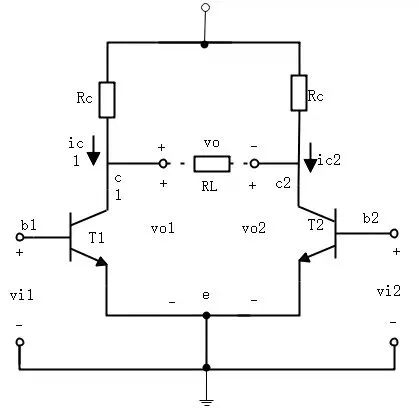

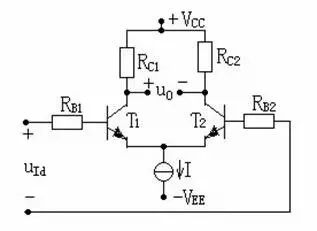

双端输入双端输出差分放大电路图（下图）

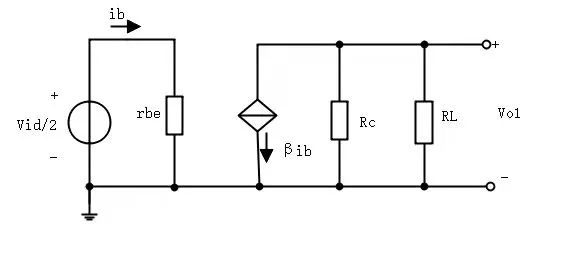

半边等效电路图（下图）

所以当有额外的共模信号输入时，差分放大电路可以有效的抑制它的干扰，抑制共模信号。
