差动放大电路介绍

返回列表来源:壹芯微 发布日期 2022-09-14 浏览:-

差动放大电路又叫差分电路,他不仅能有效地放大交流信号,而且能有效地减小由于电源波动和晶体管随温度变化多引起的零点漂移,因而获得广泛的应用。特别是大量的应用于集成运放电路,他常被用作多级放大器的前置级。

目录

1.差动放大电路工作原理

2.差动放大电路的作用

3.差动放大电路的特点

1.差动放大电路工作原理

它的工作原理是:当输入信号Ui=0时,则两管的电流相等,两管的集电极电位也相等,所以输出电压Uo=UC1-UC2=0。温度上升时,两管电流均增加,则集电极电位均下降,由于它们处于同一温度环境,因此两管的电流和电压变化量均相等,其输出电压仍然为零。

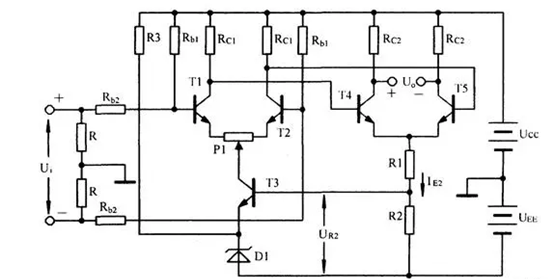

差动放大电路工作原理

2.差动放大电路的作用

1、共模信号---在差动放大管T1和T2的基极接入幅度相等、极性相同的信号。

共模信号的作用,对两管的作用是同向的,将引起两管电流同量的增加,集电极电位也同量减小,因此两管集电极输出共模电压Uoc为零。因此,差动电路对称时,对共模信号的抑制能力强

2、差模信号---在差动放大管T1和T2的基极分别加入幅度相等而极性相反的信号。

差模信号的作用,由于信号的极性相反,因此T1管集电极电压下降,T2管的集电极电压上升,且二者的变化量的绝对值相等,因此: 此时的两管基极的信号为:所以,由此我们可以看出差动电路的差模电压放大倍数等于单管电压的放大倍数。

当对差动电路的两个输入端加上一对大小相等、相位相反的差模信号,这时第一个管的射级电流增大,第二个管的射级电流减小,且增大量和减小量时时相等。另外,由于输入差模信号,两管输出端电位变化时,一端升高。另一端则降低,且升高量等于降低量。

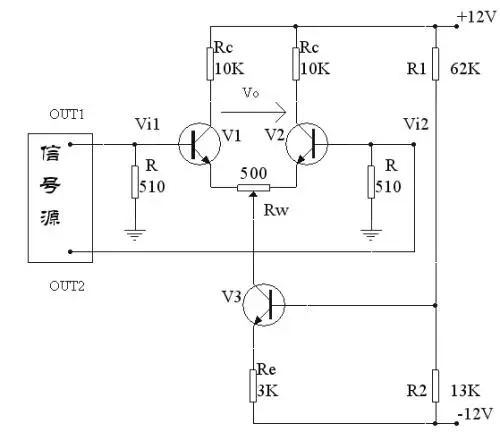

差动放大电路的作用

3.差动放大电路的特点

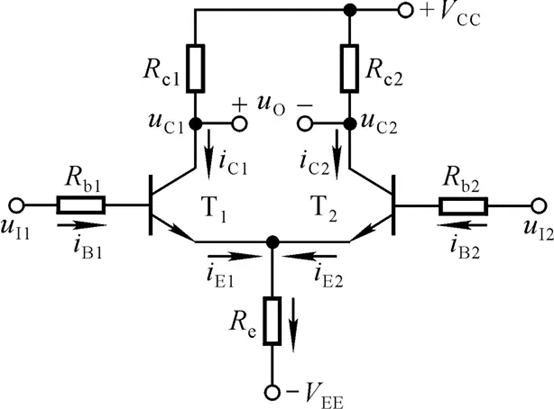

(1)、差动放大电路的电压增益为一只晶体管的共发射极放大电路增益的1/2,但是如果取出输出1和输出2之间的信号,此时电压增益与共发射极电路的电压增益相同。

(2)、差动放大电路的两个输出端输出的是振幅相同,相位相反的信号。

(3)、差动放大电路的工作原理就是:保持两个发射极的电流和为一个恒定值,两个发射极线与后连接恒流源。

(4)、晶体管的基极-发射极间的电压Vbe几乎为0.6V,而且具有-2.5mV/℃的温度系数,因此温度变化会导致Vbe发生变化,从而就会影响放大电路的稳定性。我们称Vbe的变化量乘上增益为温度漂移。但是差分放大电路对两个管子的输入差进行放大,两个管子的Vbe的温度变化会相互抵消,不会出现在输出电路,有效地减少了温漂的影响(必须保持两个管子的温度特性一致)。

(5)、可以采用双晶体管的集成IC来保持管子的特性尽量保持一致,其中关键的是不仅要保持两个管子Vbe的温度特性保持一致,还要保持Vbe器件本身的特性误差造成的影响。
