标准电阻规范要求资料-标准电阻法检定接线图

标准电阻规范要求

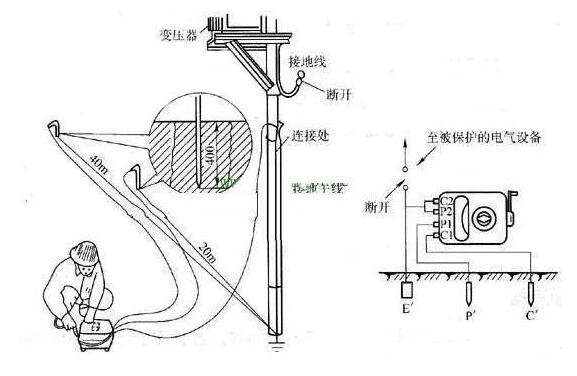

1、独立的防雷保护接地电阻应小于等于10欧；

2、独立的安全保护接地电阻应小于等于4欧；

3、独立的交流工作接地电阻应小于等于4欧；

4、独立的直流工作接地电阻应小于等于4欧；

5、防静电接地电阻一般要求小于等于100欧。

6、共用接地体（联合接地）应不大于接地电阻1欧。

标准电阻法检定接线图

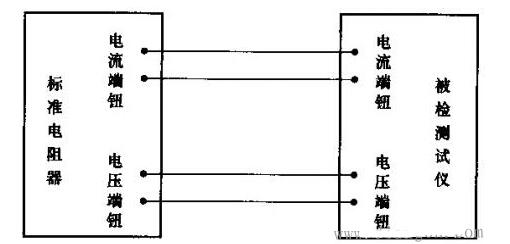

基本误差的检定一般采用标准电阻法，在保证不超过检定允许的总不确定度条件下，允许采用其他的检定方法，但需经上一级计量主管部门批准。但当检定数据有争议时，以标准电阻法为准。检定时的接线图如图1所示。

用专用导线将被检回路电阻测试仪与直流电阻快速测试仪的测量电流端钮和测量电压端钮与所选定的标准电阻器的电流端钮和电压端钮对接起来。记录标准电阻器的阻值和被检测试仪的指示值。

检定回路电阻测试仪与直流电阻快速测试仪的检定点为被检测试仪电阻量程的10%，20%，30%，40%，50%，60%，70%，80%，90%和100%，共10个点。当检定多量程测试仪基本误差时，应对其全部量程接线检定。
