变压器励磁涌流的特点介绍

励磁涌流（inrush current)的发生，很明显是受励磁电压的影响。即只要系统电压一有变动，励磁电压受到影响，就会产生励磁涌流。接下来，详细为你说下励磁涌流是什么有哪些 励磁涌流的特点

1.励磁涌流是什么有哪些

变压器励磁涌流是:变压器在空载合闸投入电网时在其绕组中产生的暂态电流。变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通量远远超过铁芯的饱和磁通量,使铁芯瞬间饱和,因此产生极大的冲击励磁电流(最大峰值可达到变压器额定电流的6-8倍),通常称为励磁涌流。

2.励磁涌流的特点

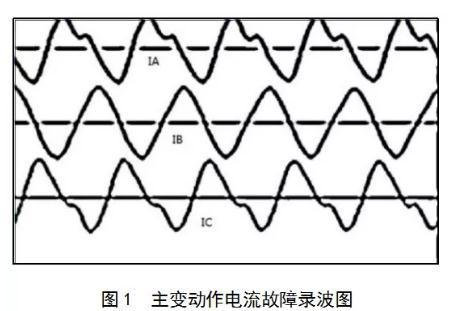

当合上断路器给变压器充电时，有时可以看到变压器电流表的指针摆得很大，然后很快返回到正常的空载电流值，这个冲击电流通常称之为励磁涌流，特点如下：

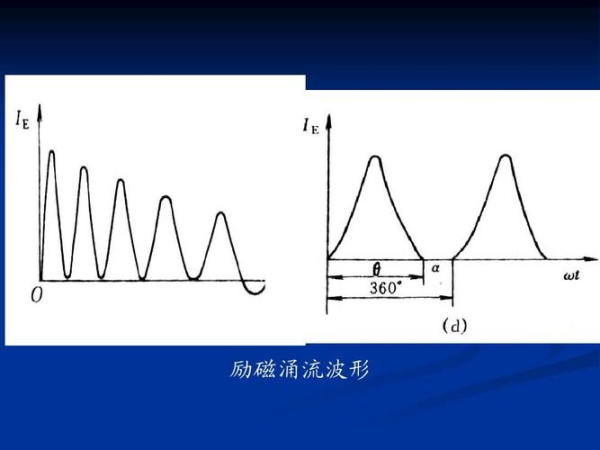

1)涌流含有数值很大的高次谐波分量(主要是二次和三次谐波)，主要是偶次谐波，因此，励磁涌流的变化曲线为尖顶波。

2)励磁涌流的衰减常数与铁芯的饱和程度有关，饱和越深，电抗越小，衰减越快。因此，在开始瞬间衰减很快，以后逐渐减慢，经0.5～1s后其值不超过(0.25～0.5)

3)一般情况下，变压器容量越大，衰减的持续时间越长，但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。

4)励磁涌流的数值很大，最大可达额定电流的6～8倍。当整定一台断路器控制一台变压器时，其速断可按变压器励磁电流来整定
