倍压电路的工作原理介绍

返回列表来源:壹芯微 发布日期 2023-02-15 浏览:-

二极管加电容还有一个比较经典的用法就是倍压电路(voltage-multiplier circuits),这个以前在电视机和显像管中比较常用,现在用得比较少了,我们稍微了解一下即可。简单来说,倍压电路可以将输出电压变为输入电压峰值Vm的2倍。其电路图如下所示

图 2-6.01

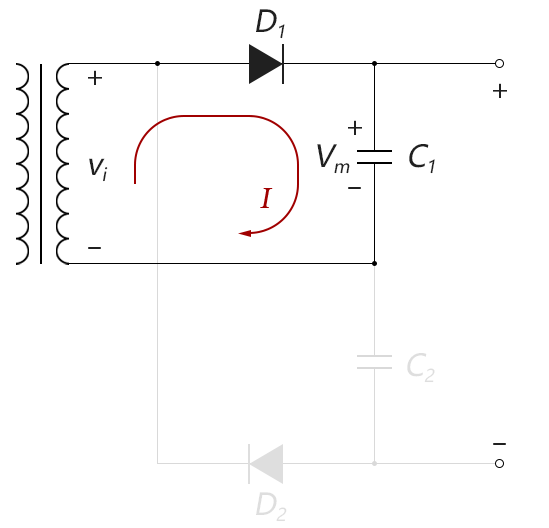

当输入电压vi处于正半周时,二极管D1导通,D2截止,输入电压对电容C1充电至Vm,充电回路如下图所示:

图 2-6.02

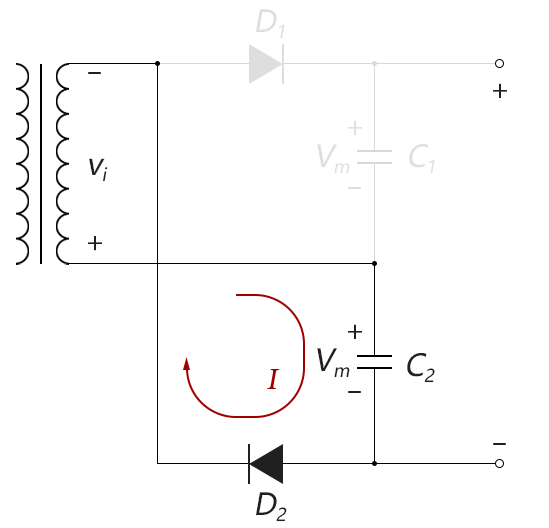

当输入电压vi处于负半周时,二极管D2导通,D1截止,输入电压对电容C2成电至Vm,充电回路如下图所示。此时,由于C1被二极管D1所阻挡而无法放电,C1电压维持在Vm。

图 2-6.03

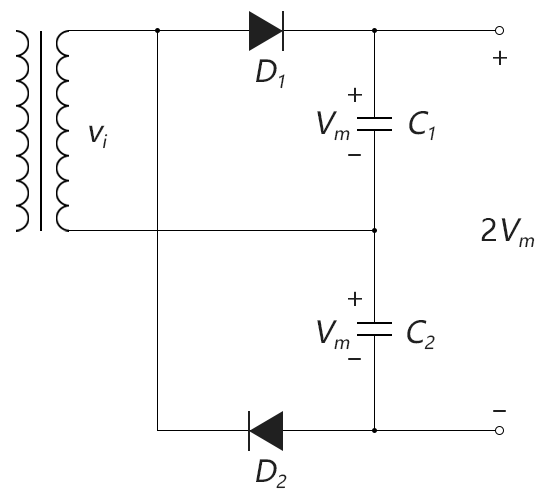

最终,输出电压即为电容C1和C2上的电压总和:2Vm。当没有接负载时,由于电容无法放电,整个电路的输出电压即可维持在2Vm,达到倍压输出效果,如下图所示:

图 2-6.04

除此之外,还有3倍压、4倍压电路
