变容二极管如何测量与测量方法

变容二极管原理

变容二极管也称为压控变容器，是根据所提供的电压变化而改变结电容的半导体。也就是说，作为可变电容器，可以被应用于FM调谐器及TV调谐器等谐振电路和FM调制电路中。

其实我们可以把它看成一个PN结，我们想，如果在PN结上加一个反向电压V（变容二极管是反向来用的），则N型半导体内的电子被引向正极，P型半导体内的空穴被引向负极，然后形成既没有电子也没有空穴的耗尽层，该耗尽层的宽度我们设为d，随着反向电压V的变化而变化。如此一来，反向电压V增大，则耗尽层d变宽，二极管的电容量C就减少（根据C=kS/d），而耗尽层宽d变窄，二极管的电容量变变大。反向电压V的改变引起耗尽层的变化，从而改变了压控变容器的结容量C。达到了目的

变容二极管的作用变容二极管是利用PN结之间电容可变的原理制成的半导体器件，在高频调谐、通信等电路中作可变电容器使用。

变容二极管属于反偏压二极管，改变其PN结上的反向偏压，即可改变PN结电容量。反向偏压越高，结电容则越少，反向偏压与结电容之间的关系是非线性的。

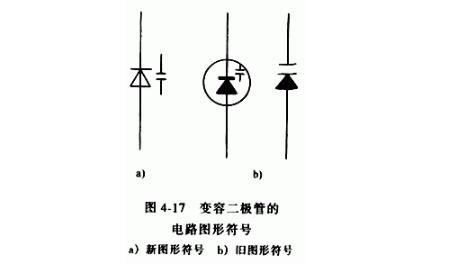

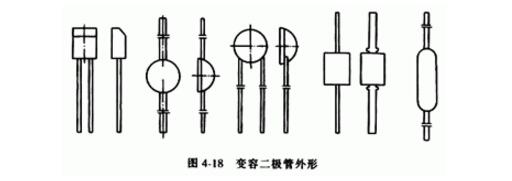

变容二极管有玻璃外壳封装（玻封）、塑料封装（塑封）、金属外壳封装（金封）和无引线表面封装等多种封装形式、如图4-18所示。通常，中小功率的变容二极管采用玻封、塑封或表面封装，而功率较大的变容二极管多采用金封。常用变容二极管参数。

变容二极管如何测量

1、用指针式万用表检测方法

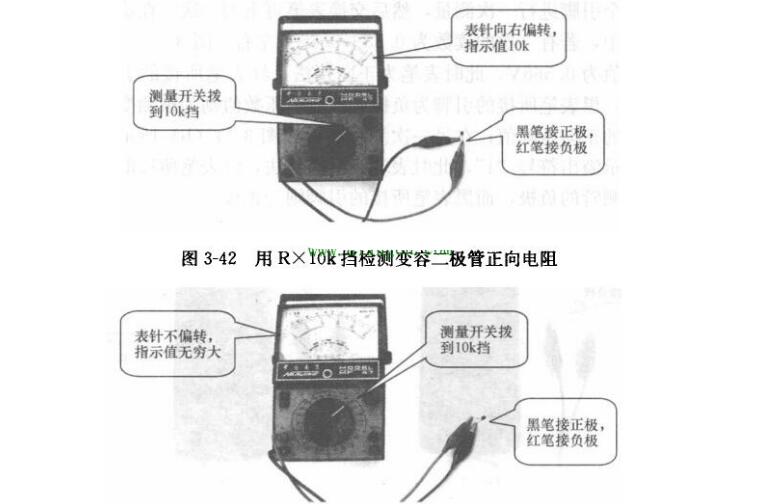

检测方法如下图所示。将万用表的测量开关置于Rxok挡，黑表笔接被测变容二极管的正极，红表笔接负极，所得阻值应为几千欧至200k9此值为被测管的正向电阻，且随管子型号不同而异）。调换表笔测量管子的反向电阻，其阻值应为c∞，若指针略有偏转，说明管子反向漏电或已经损坏。如果测得的正、反向电阻值均为0或∞，则说明被测管已击穿或已开路损坏。

经验证明，不同型号的变容二极管，其正向电阻值的离散性是很大的。如2cC2型变容二极管的正向电阻有180k2本例值为ok2。外，对于某些正向电阻比较小的变容二极管，也可以使用Rxk挡进行检测。但在测试实践中发现，有些型号的变容二极管，用Rxk挡检测时，无论是正向测量，还是反向测量，所得电阻值均为无穷大（指针不摆动）。遇到这种情况，不要轻易判定被测管是坏管，应该使用Rx10k挡进行必要的复测，然后再做出相应的结论。

2、用数字式万用表检测

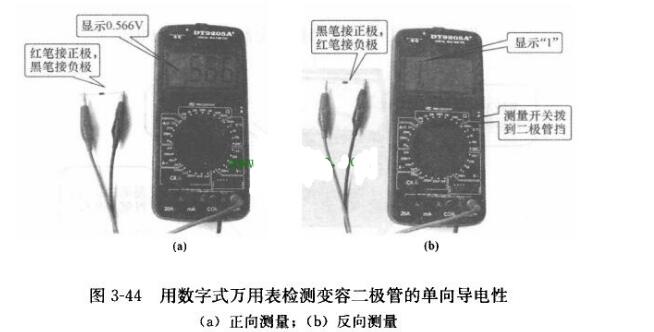

（1）利用数字式万用表的二极管挡可以检测变容_极管PN结的单向导电性，进而判断其好坏。检测方法如图3-44所示。将数字式万用表拨至二极管挡，先将红、黑表笔分别任意接被测管两个引脚进行次测量，然后交换表笔再重测次。在这两次测量中，若有一次的读数为0.58~0.65V左右，图3-44（a所显示值为0.566V此时表笔为正向接法，红表笔所接的引脚是正极，黑表笔所接的引脚为负极，所得电压数值则为被测变容二极管的正向压降值;在另一次测量中，如图3-44（6）所示，仪表显示溢出符号1”，此时表笔为反向接法，红表笔所接的引脚是被测管的负极，而黑表笔所接的引脚则为正极。

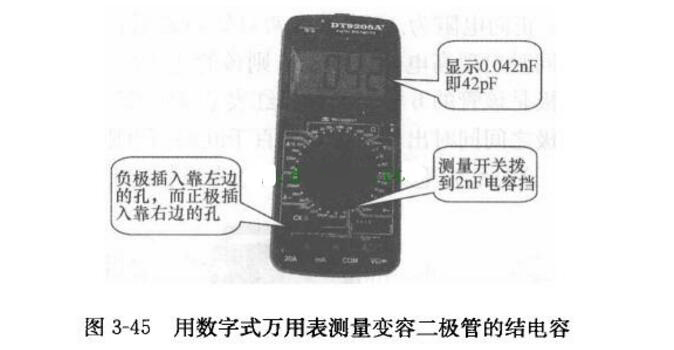

（2）利用数字式万用表的电容挡可以测量变容一极管结电容。检测方法如图3-45所示。首先关掉电源，将数字式万用表拨至电容挡，把被测变容_极管的负极插入靠左边的孔，而正极插入靠右边的孔，以保证施加反向偏压。然后打开电源，观察万用表出现的数字应从某一值迅速减少，最后稳定在某值上，此值就是被测变容晶体二极管的结电容量。如果显示溢出符号“1″，则说明PN结内部短路，如果显示000″，则说明管子已开路。

需要指出的是，在测量结电容前，应将变容_极管短路放电，然后打开电源，否则观察不到上述充电过程。此外，变容_极管的标称结电容量还与环境湿度有关，最好在25°c室湿下检测。
