变频器制动电阻怎么接线图解

变频器制动电阻怎么接线

遇有内装制动单元而需外加制动电阻的变频器，一定要注意制动电阻的正确接线。制动电阻要接在端子P与DB之间，而不能接在P、N之间，否则会造成变频器的逆变器在未运行时三相整流桥就满载工作，造成变频器无法正常工作，制动电阻也有烧毁的可能。

制动电阻配线长度在5m以下，且用绞线。

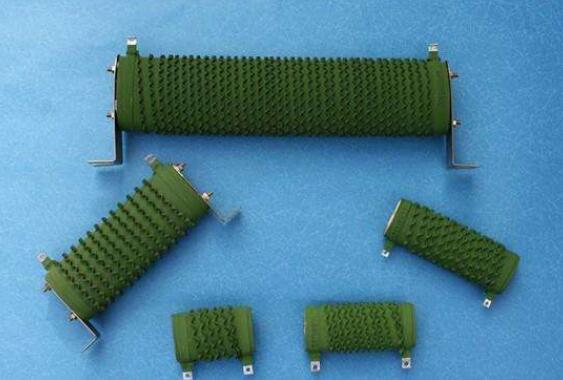

制动电阻的构成

制动电阻，是波纹电阻的一种，主要用于变频器控制电机快速停车的机械系统中，帮助电机将其因快速停车所产生的再生电能转化为热能。其由以下三个部分构成：

陶瓷管：是合金电阻丝的骨架，同时具有散热器的功效；

合金电阻：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能；

涂层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃。

制动电阻的安装

制动电阻是一个发热体，因此，安装的要点如下：

（1）安装位置制动电阻不能和变频器装在同一个控制柜内，以免使变频器受热。也不要太靠近其他怕热的设备，以免影响其他设备的正常运行。

制动电阻也不要和变频器离得太远，一般应在5m以内，最多也不要超过10m。

（2）电阻柜的设计电阻柜应充分考虑制动电阻的散热。

首先必须有足够的空间；其次是要有散热孔。对于接通比较频繁的制动电阻，还应配置散热风扇。
