变频器驱动电路及CPU板的静态检修

对于变频器维修者来说变频器驱动电路及CPU板的静态检修是一件不难的事情，那么怎样将不难的事情做得更有效率呢？下面为大家分享变频器维修的心得。

01

负压稳压管的静态测量

当模块损坏时，其驱动的负压稳压管很容易损坏，反之亦然。即图 1 中的ZD2~ZD5(5.1V)。其检测方法和测普通二极管的方法相同。

图1 变频器驱动电路

02

驱动光藕的静态在线测量

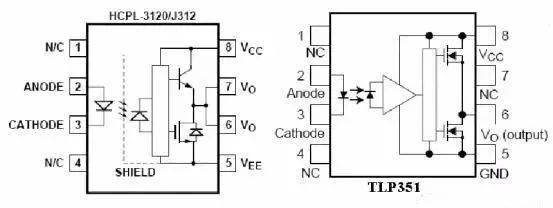

KVFC+415GR 变频器的模块驱动所用光藕有两种型号：TLP351 和 HCPL3120，两者 可以互相代换。用万用表静态测量可以大概判断其好坏，在路测量的结果参考表 7.3.2。TLP351 和 HCPL3120 的结构如图 2 所示：

图2 变频器驱动光耦

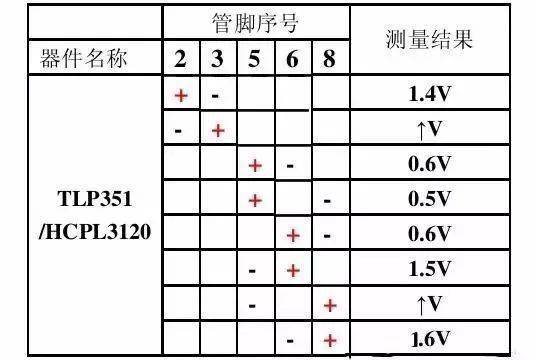

变频器驱动光耦静态在路测量结果参考表

03

CPU 板的静态检修

为避免当 CPU 板损坏时，接上 CPU 板后将电源短路，在加上 CPU 板前要对 CPU 板各电源输出端子正负极之间的阻抗进行测量。图3 给出了 CPU 板正常时各电源正负极之间的阻抗参考数值。（表中数据用数字万用表电阻档测量。）

图3

变频器CPU板各电源正负极间的阻抗（只要与表中的数据差距不大就可以）

温馨提示：+3.3V 的测量在 CPU 板的+3.3V 检测点上，+5V、-15V、+15V 在插座 CN21

上测量,+10V 和+24V 可以直接在 CPU 板端子台上测量。如图 4所示

图4 变频器CPU板各部分及插座信号名称

更换完以上静态检修过程中的元器件后，即进行动态检修。
