表面贴装技术基础知识详情

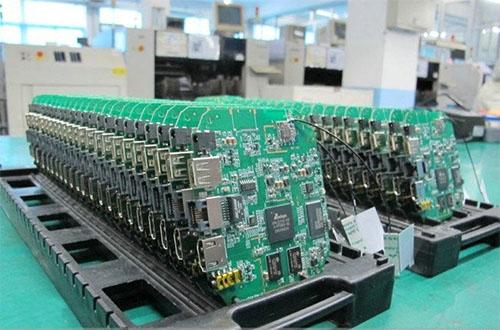

表面贴装技术，就是SMT（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺。

定义

表面贴装技术Surface Mounted Technology

同义词： 表面安装技术；表面组装技术

无需对印制板⑴钻插装孔，直接将表面组装元器件贴、焊⑵到印制板表面规定位置上的装联技术。

注：

1）通常表面组装技术中使用的电路基板并不限于印制板。

2）本标准正文中所述的“焊”或“焊接”，一般均指采用软钎焊方法，实现元器件焊接或弓I脚与印制板焊盘之间的机械与电气连接；本标准正文中所述的“焊料”和“焊剂”，分别指“软钎料”和“软钎焊剂”。

特点

组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

可靠性高、抗振能力强。焊点缺陷率低。

高频特性好。减少了电磁和射频干扰。

易于实现自动化，提高生产效率。降低成本达30%~50%。 节省材料、能源、设备、人力、时间等。

定位精度

（Placement Accuracy）－实际贴片位置与设定贴片位置的偏差X、Y、重复精度Replacability－描述贴片机重复地返回贴片位置的能力，贴片精度通常以之代替，与中心的离散度分辨率（Resolution）－指贴片机机械位移的最小当量，它取决于伺服电机和轴驱动机构上的哉线性编码器的分辨率实际生产中的贴片精度/贴片准确度贴片精度除了重复精度外，还应包括PCB/焊盘定位误差、焊盘尺寸误差、PCB 光绘误差（CAD）以及片式元器件制造误差贴片机的过程能力指数Cp/CpkCp=T/B=（Tu－Tl）/6q=（Tu-Tl）/6S T 为公差范围；上限和下限的中心为公差中心Tm，分布中心u，公差中心和分布中心重合时u=Tm，过程无偏移；不重合时出现偏移量，此时应对过程能力指数的计算进行修正。修正后的过程能力指数记为Cpk，Cpk=（1-k）Cp对贴片机来说为单向偏差，Cpk=Zmin/3q1.33<Cpk<=2 能力因素充足1<=Cpk<=1.33 能力因素尚可1>Cpk 能力因素欠缺。

工艺流程

印刷（或点胶）--> 贴装 --> （固化） --> 回流焊接 --> 清洗 --> 检测 --> 返修 印刷：其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为印刷机（锡膏印刷机），位于SMT生产线的最前端。

点胶：因现在所用的电路板大多是双面贴片，为防止二次回炉时投入面的元件因锡膏再次熔化而脱落，故在投入面加装点胶机，它是将胶水滴到PCB的固定位置上，其主要作用是将元器件固定到PCB板上。所用设备为点胶机，位于SMT生产线的最前端或检测设备的后面。有时由于客户要求产出面也需要点胶， 而现在很多小工厂都不用点胶机，若投入面元件较大时用人工点胶。

贴装：其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中印刷机的后面。

固化：其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉，位于SMT生产线中贴片机的后面。

回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面。

清洗：其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机，位置可以不固定，可以在线，也可不在线。

检测：其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪（ICT）、飞针测试仪、自动光学检测（AOI）、X-RAY检测系统、功能测试仪等。位置根据检测的需要，可以配置在生产线合适的地方。

返修：其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。
