并联型直流稳压电源电路图介绍

并联直流稳压电源电路图（一）

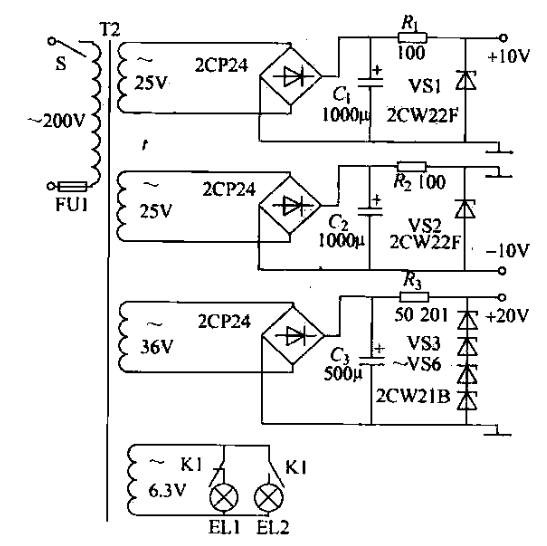

直流电源采用并联型，经整流、滤波、限流、稳压，分别输出±10V电压，该电路简单，成本低，能

满足各种应用场合要求，如图所示。

图中6. 3V指示灯EL1、EL2，分别指示机床的运行和停止状态，由继电器控制电路控制。

并联直流稳压电源电路图（二）

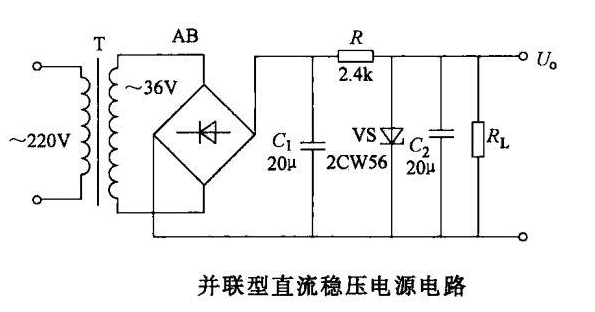

工作原理：下图所示为并联型直流稳压电源电路。220V电压经变压器降压、全波桥式整流、电容滤波后，由稳压二极管稳压输出直流电压供给负载。输出直流电压等于电源变压器二次电压的90%，由于电路简单，该电源用于要求不高的场合。

市电u1经过变压器降压后得到交流电压u2，交流电压u2经过单相桥式整流电路后获得直流电压U（U约等于1.2u2）。为了不使电路中产生电压突变的情况，还要经过滤波电路，把电容和负载电阻并联以便吸收脉动电流，并使输出电压保持平稳，经过整流滤波电路之后的输出电压和要求的直流电源还有相当的距离，为了能够得到更加稳定的直流电源，整流滤波电路后还要经稳压电路稳压，这样就得到了所求的直流电压。
