部分元器件电源端口的防护设计中的应用普及

介绍几种重要的无源防护器件，主要针对这些器件在电源端口的防护设计中的应用。

一、器件介绍

1、气体放电管GDT

GDT的原理就是利用高压时气体电离产生弧光放电来进行高压泄放，可以理解为一个高压控制的开关管。具体放电过程：正常时处于高阻状态，有高压时开始进入辉光状态，电流增大，进入弧光放电状态，类似导通。GDT导通时电压很低约为20~50V，因此可以保护后级电路，主要用于雷击浪涌的高压保护。

主要参数：

这里总结GDT的几个应用特点：

1.1 通流量大，能达到上百KA。

1.2 响应时间慢。因为管内的气体电离需要时间，一般在几百nS。

1.3 绝缘电阻高，一般达到1GΩ。因此漏电流小。

1.4 寄生电容小，只有几PF，因此对高速信号影响小。

1.5 存在直流续流电压。就是导通后依靠低压依然有电流通过。

1.6 多次放电后性能下降，需要更换，因为电离的原因。

2、压敏电阻MOV

金属氧化物压敏电阻顾名思义就是电阻响应一定电压值，工作原理是通过在高压状态下进行。

MOV应用的几个特点：

2.1 通流量较大，一般在数十KA。

2.2 残压较高，因此需要配合其他次级保护器件。

2.3 DC漏电流小。

2.4 寄生电容较大，在nF左右，因此高速信号限制使用，交流时漏电流较大。

2.5 反应时间较快，在数十nS级别。

2.6 使用寿命较短，损坏模式短路较多。

3、热敏电阻PTC

热敏电阻主要是串在电路中进行大电流保护（这里是指过流保护用的PTC），基本原理就是过流发热导致电阻急剧增大阻断通路。高分子PTC热敏电阻是由聚合物基体和使其导电的碳黑粒子组成。由于这种材料具有一定的导电能力，因而其上会有电流通过。当有过电流通过热敏电阻时，产生的热量将使其膨胀，从而碳黑粒子将分离、其电阻将上升，而且上升速度很快。主要参数及选型：

应用特点：

3.1 响应速度一般。

3.2 通流量一般，主要用于短路保护。

3.3 焊接时注意高温导致损坏。

4、稳压管ZENER

稳压管的工作原理就是利用PN结反向击穿时电压基本不变的特性。

主要说一说稳压二极管和普通二极管有何不同：稳压二极管在反向击穿后能够稳压在于其对击穿电流进行了限制，而且稳压二极管的斜率更陡峭。基本参数也比较简单，主要考虑工作电压和电流，有些应用场合需要注意漏电流。

5、半导体放电管TSS

TSS是一种相对特殊的保护器件，当外加电压低于其不动作电压VDRM时，管子的漏电流极小，相当于断路；当外电压继续加大时，开始发生击穿（类是于二级管）；当外电压进一步加大后，管子的两端变成导通状态，相当于短路，可以泄放很大的电流；当外电压撤去以后，管子即可恢复断态。

应用特点：

5.1 响应快，在ns级

5.2 寄生电容小

5.3 存在维持电流

5.4 漏电流很小

5.5 双向对称特性

5.6 通流量在几百A，不大。

最重要的应用注意事项是应用在有源应用中必须加限流电阻，保证系统工作电流和短路电流小于维持电流IH，否则TSS就会一直导通。

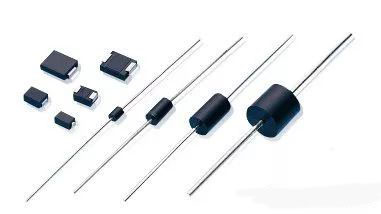

6、瞬态抑制二极管TVS

TVS可以说是EMC防护器件中最好用的器件之一，主要是响应速度快，对ESD等作用显著。

基本参数：

应用特点：

6.1 响应快 ns级

6.2 漏电流较大

6.3 通流量较小

7、玻璃气体放电管SPG

玻璃放电管,将半导体Si集成在气体放电管里，使该产品集气体放电管的大浪涌电流和半导体的高速响应于一体，克服了原气体放电管响应速度慢（μs级）和半导体管耐浪涌电流弱的缺点、具有响应速度快（ns级）、耐冲击、性能稳定、重复性好和寿命长等优点，但是玻璃易碎，总体而言玻璃气体放电管处于陶瓷气体放电管和TVS之间。具体使用方式和GDT类似。

8、自恢复保险丝PPTC

自恢复保险丝在保护电路中应用很多，PPTC经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外，构成链状导电电通路，此时的自复保险丝为低阻状态(a)，线路上流经自复保险丝的电流所产生的热能小，不会改变晶体结构。当线路发生短路或过载时，流经自复保险丝的大电流产生的热量使聚合树脂融化， 体积迅速增长，形成高阻状态(b)，工作电流迅速减小，从而对电路进行限制和保护。

9、高压电容电容

在保护应用中主要是用来处理EMC问题，利用电容的耦合特性进行高频干扰的泄放。

10、感性器件感性器件在电路保护中也有很多应用，如变压器，磁珠，磁环，差共模电感等。

10.1 磁珠磁珠的主要材料是铁氧体，就是铁镁合金或者铁镍合金。典型特点就是高频损耗非常大。铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上，如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。

应用要点：靠近保护点。100M阻抗值。DCR直流阻抗，影响电源线。额定电流，在电源滤波时注意使用。

10.2 共模电感

共模电感(Common mode Choke)，也叫共模扼流圈，常用于开关电源和高速差分信号中过滤共模干扰噪声。根据应用场合可以分为电源端口EMI滤波用和信号端口EMI滤波用，信号口共模电感的共模阻抗很高，但是差模阻抗比较低，可以应用在高速信号端口。

二、应用设计

上面介绍了一些常用的防护器件，那么在输入电源端口的保护中如何进行组合应用

交流220V接口的防护设计:

保险丝进行大电流保护，GDT和MOV进行浪涌保护，GDT隔离MOV避免MOV的漏电流问题。GDT导通后压降在20-50V左右，通过MOV通流，GDT漏电流小，寄生电容小。X/Y电容进行差模共模干扰滤除，共模电感也是进行共模干扰滤除。

直流输入端口的防护设计：

基本思路如上，差别主要在于参数的选择。

实际上电源输入端口的防护设计看起来类型比较简单，无非就是几种防护器件的组合应用，我们实际设计中是没有标准结构的，也不可能一味的堆叠器件，因此首先还是要考虑应用场合，譬如电源端口安全隐患是否大（容易误插等），室内还是室外，电磁环境是否复杂（设备附近有大电机），以及后级电路是否敏感脆弱等。可能一个TVS就可以解决了EMC的防护问题，也可能因为系统布线等问题导致电源的传导骚扰绕过了端口等。
