半波整流全波整流桥式整流图文解析

一、半波整流电路

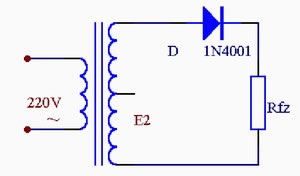

图１

图1是一种最简单的整流电路。它由电源变压器B、整流二极管D和负载电阻Rfz组成。变压器把市电电压变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。

下面从图2的波形图上看看二极管是怎样整流的。

图２

变压器次级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图2（a）所示。在0～π时间内，e2 为正半周即变压器上端为正下端为负。此时整流二极管承受正向电压而导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。这时D承受反向电压，不导通，Rfz上无电压。在2π～3π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、留下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路

如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图3是全波整流电路的电原理图。

图３

全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。

图４

全波整流电路的工作原理，可用图４所示的波形图说明。在0～π 间内，e2a 对Dl为正向电压，D1 导通，在Rfz 上得到上正下负的电压；e2b 对D2 为反向电压， D2 不导通。在π-2π时间内，e2b 对D2 为正向电压，D2 导通，在Rfz 上得到的仍然是上正下负的电压；e2a 对D1 为反向电压，D1 不导通。

如此反复，由于两个整流元件D1 、D2 轮流导电，结果负载电阻Rfz 上在正、负两个半周作用期间，都有同一方向的电流通过，因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周
