AO3415中文资料(贴片MOS场效应管)参数封装规格书pdf 现货厂家

返回列表来源:壹芯微 发布日期 2021-08-23 浏览:-

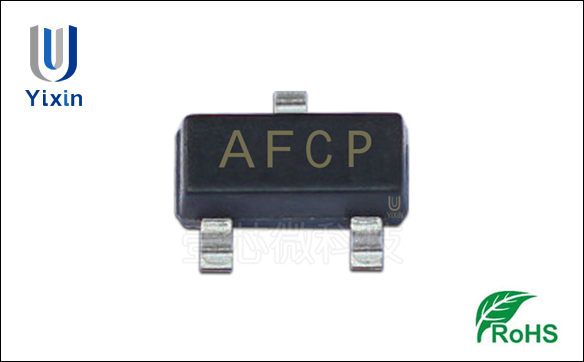

AO3415中文资料(贴片MOS场效应管)参数封装规格书pdf 现货厂家

AO3415中文资料pdf,AO3415场效应管参数,AO3415报价,MOS管厂家,免费样品,选型帮助,技术支持。

型号:AO3415;极性:P沟道;ID/VDSS:-4A/-20V;封装:SOT-23

AO3415 使用先进的沟槽技术提供出色的Rds(ON)、低栅极电荷和低至1.8V的栅极电压操作。该设备适合用作负载开关应用。

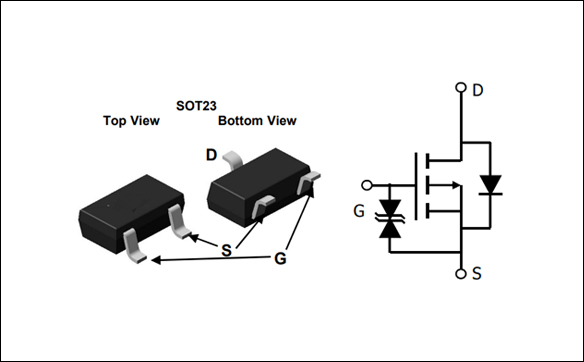

AO3415,SOT23封装引脚图


AO3415,SOT23封装引脚图 电路符号

产品参数概要

· Vds:-20V

· ID(at VGS=-4.5V情况下):-4A

· RDS(ON)(at VGS= -4.5V情况下):<41m?

· RDS(ON)(at VGS= -2.5V情况下):<53m?

· RDS(ON)(at VGS= -1.8V情况下):<65m?

· ESD protected(ESD保护)

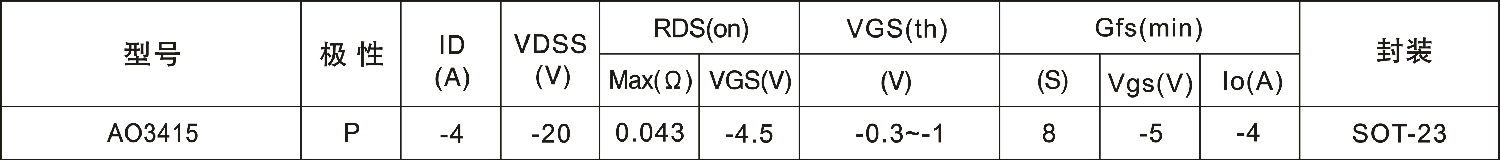

AO3415参数概要

绝对最大额定参数(参数与最大值)如下

· Drain-Source Voltage(漏源电压Vds):-20v

· Gate-Source Voltage(栅源电压Vgs):±8v

· Continuous Drain Current(漏极电流Id 25℃):-4A

· Continuous Drain Current(漏极电流Id 70℃):-3.5A

· Power Dissipation(功率损耗Pd 25℃):1.5W

· Power Dissipation(功率损耗Pd 70℃):1W

· Junction and Storage Temperature Range(温度范围):-55~150℃

壹芯微AO3415数据手册下还有热特性和静态特性等,建议自行阅读观看。

AO3415,SOT23数据手册(查看下载)

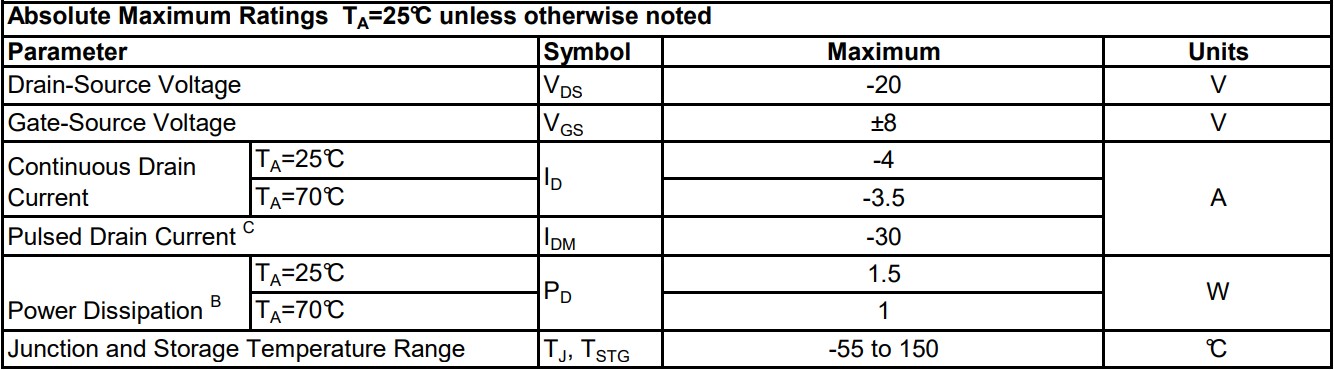

AO3415绝对最大额定参数

壹芯微(Yixin)二极管选型品牌生产厂家,专注于二三极管功率半导体器件研发、生产、销售一体化服务,提供免费送样,选型帮助,技术支持。主要生产销售各式贴片/直插二三极管、MOS(场效应管)、肖特基二极管、快恢复二极管、低压降二极管、TVS二极管、整流二极管、可控硅(晶闸管)、三端稳压管(稳压电路)、桥堆等功率器件选型产品。壹芯微产品以高质量高标准的生产理念、精益求精品质如一的企业态度服务于大众,赢得业界内一致的好评。引进大量先进的二三极管选型封装测试全自动化设备、专业生产系列精密设备等,芯片技术源自台湾,完美替代进口品牌,产品均已通过欧盟等各大管理体系认证,应用领域广泛,优质研发技术团队为各行业应用提供完美的解决方案与技术支持。

如需报价或了解更多,欢迎咨询在线客服或请致电135 3414 6615
