首页 » 壹芯微资讯中心 » 行业资讯 » AO3400,AO3400场效应管参数,引脚图,AO3400规格书中文资料 - 壹芯微

AO3400,AO3400场效应管参数,引脚图,AO3400规格书中文资料 - 壹芯微

返回列表来源:壹芯微 发布日期 2022-02-11 浏览:-

AO3400,AO3400场效应管参数,引脚图,AO3400规格书中文资料 - 壹芯微

产品型号:AO3400

描述:MOSFET N-CH 30V 5.8A SOT23-3

详细描述:表面贴装型 N 通道 30 V 5.8A(Ta) 1.4W(Ta) SOT-23-3

制造商:Shenzhen Yixinwei Technology Co.,Ltd

供应商:深圳市壹芯微科技有限公司

规格书:AO3400规格书

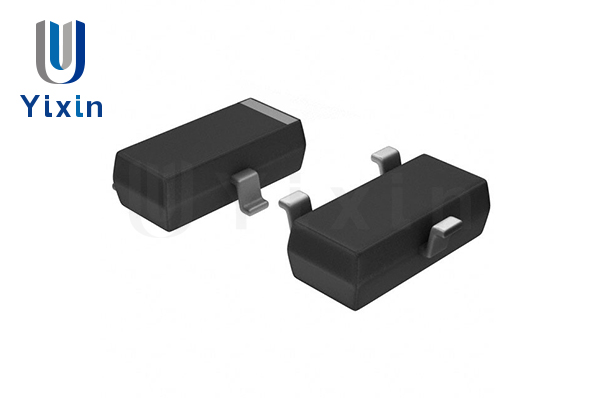

AO3400引脚图

AO3400引脚图

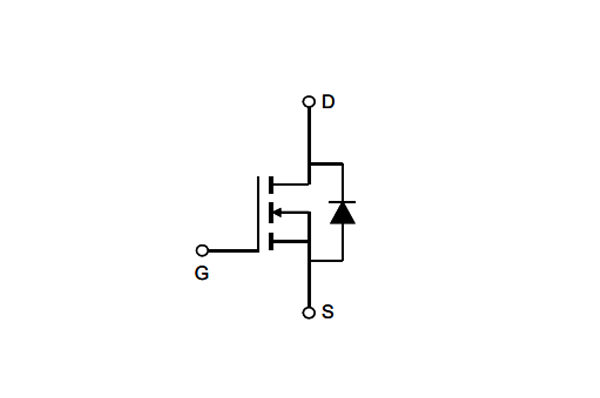

AO3400电路符号

AO3400电路符号


AO3400产品属性

类型

描述

类别

分立半导体产品

晶体管 - FET,MOSFET - 单个

制造商


Shenzhen Yixinwei Technology Co.,Ltd

系列

-

包装

卷带(TR)

零件状态

最后售卖

FET 类型

N 通道

技术

MOSFET(金属氧化物)

漏源电压(Vdss)

30 V

25°C 时电流 - 连续漏极 (Id)

5.8A(Ta)

驱动电压(最大 Rds On,最小 Rds On)

2.5V,10V

不同 Id、Vgs 时导通电阻(最大值)

28 毫欧 @ 5.8A,10V

不同 Id 时 Vgs(th)(最大值)

1.45V @ 250µA

不同 Vgs 时栅极电荷 (Qg)(最大值)

7 nC @ 4.5 V

Vgs(最大值)

±12V

不同 Vds 时输入电容 (Ciss)(最大值)

630 pF @ 15 V

FET 功能

-

功率耗散(最大值)

1.4W(Ta)

工作温度

-55°C ~ 150°C(TJ)

安装类型

表面贴装型

供应商器件封装

SOT-23-3

封装/外壳

TO-236-3,SC-59,SOT-23-3

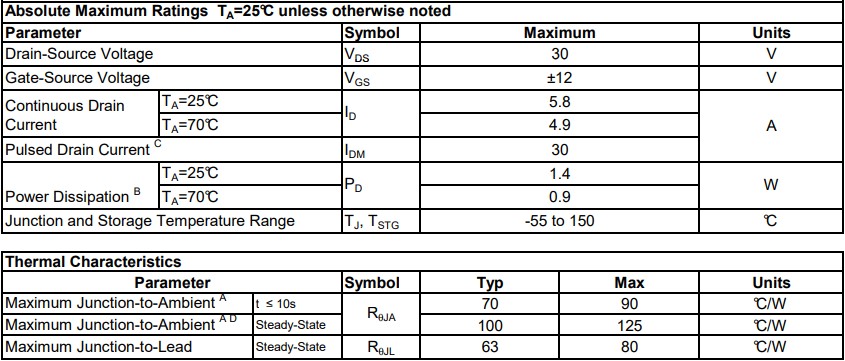

AO3400绝对最大额定参数

AO3400绝对最大额定参数

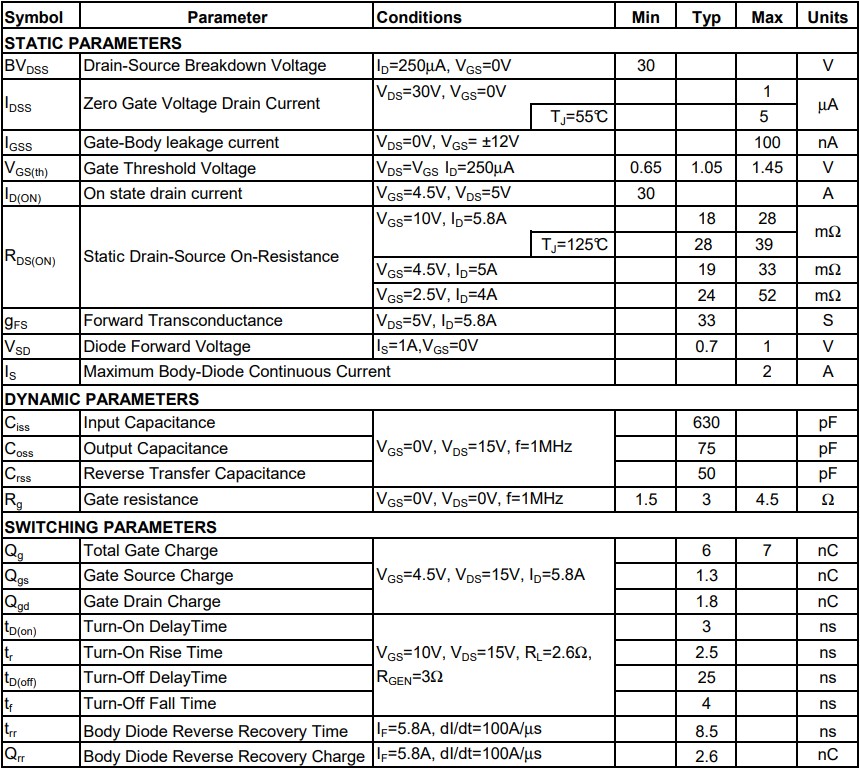

AO3400电气特性

AO3400电气特性

壹芯微科技专业研发生产各类直插,贴片"二极管,三极管,场效应管,桥堆",拥有全工序自动化封装生产线,精准测试设备,专业工程师全程把控每一批产品质量,技术与芯片源自中国台湾(完美替代),品质与价格的最佳选择,型号齐全,技术支持,售后FEA,如需了解产品详情或最新报价,欢迎咨询官网在线客服获取免费样品
