完成电路图纸后，进入实际规划安装基板的布局阶段。本项将说明基板布局的示例、布局的原则或要点。

基板布局的要点

开关电源利用开关的ON/OFF来控制电压，但依然属于模拟电路。极端而言，虽然本身会发出高频噪声，但因拥有反馈环路，对噪声非常敏感。也就是说，开关电源电路的路径，必须考虑分成大电流ON/OFF后产生噪声的路径，以及对噪声非常敏感的控制信号路径。基板配线布局，大电流路径应避免产生噪声，控制信号路径应避免受到噪声影响。当然，这种噪声属于辐射噪声，也会对EMC造成影响，因此布局必须能极力避免产生噪声。

良好的布局要具备相当程度的经验。布局不当时，可能导致电源无法正常启动、整个系统的S/N恶化，最严重时可能破坏构成部件和电源IC。虽然属于非常依赖经验的作业，但大多数还是会提供只要利用电源IC的技术规格和增加数据，就能完成的基本的基板配线布局范例供用户参考。有的业者甚至提供光绘文件等能直接利用的数值等。

以下为基板布局的示例和注意事项。

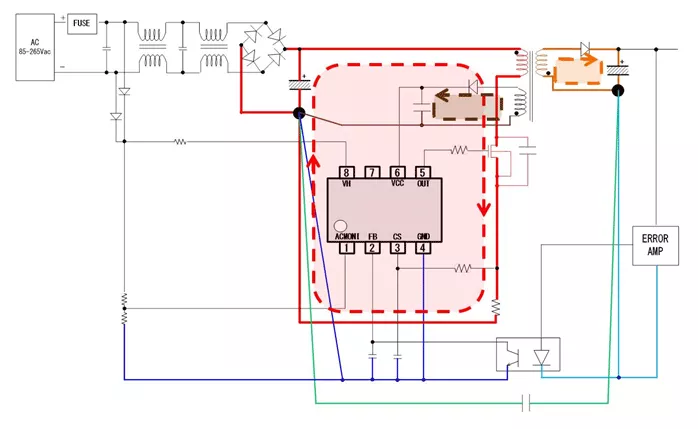

上图在部分简略的电路图纸上，标示大电流路径和控制信号路径。

红色线是大电流路径，是发生振铃或损耗主因，应尽量粗尽量缩短

此外，红色线的环路尽量缩小

二次侧的橙色线线和红色线相同尽量粗尽量缩短、环路尽量缩小

褐色线是是电流流向VCC引脚的路径，开关时流通电流，故须个别配线

变压器的正下方会受到磁通影响，不可经过IC控制信号线

红色线、褐色线、蓝色线、緑色线的GND应有一点接地

緑色线是二次侧的浪涌流向一次侧的路径，会瞬间流过大电流，因此在红色线和蓝色线之外个别配线

蓝色线是IC控制信号用GND线，不会流过大电流，但容易受到噪声影响，因此须在红色线、绿色线、褐色线之外另行配线

下图是考虑上述注意事项后的基板布局的例图。标示上图的红色、橙色、褐色环路范围。

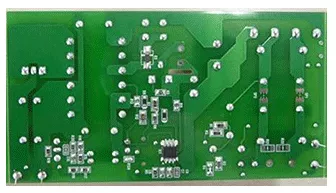

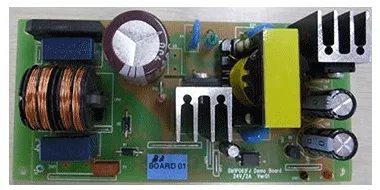

下面照片是安装后的示意图。和上方电路有些不同，但使用同一个电源IC，部件构造也几乎相同。相对于图纸，能够看到实际物品为何。

实际的设计时，受可利用基板的长宽尺寸等物理、机械因素的影响，而不一定能设计出理想的布局。不过，如同前述，除了作为电源外，还会对整个系统造成不良影响的可能性。此外，虽说是试作基板，但大幅修正和重新设计没什么两样，因此尽可能在最初就做到最好，有助于节省之后的时间和费用。

电源设计时，先决定大略的系统规格，有不少是在项目最后才开始设计，无论如何，都希望能确实设计出容易调整、操作便利的系统。
