7805三端稳压芯片的引脚图和参数及作用介绍

返回列表来源:壹芯微 发布日期 2022-12-14 浏览:-

7805三端稳压芯片简称三端IC,7805顾名思义05就是输出电压为5v,采用TO-220的标准封装,有过压保护、过流保护、过热保护功能,它的样子像极了普通的三极管。下面我们来看看7805稳压芯片的引脚图和参数,以及7805稳压芯片的作用。

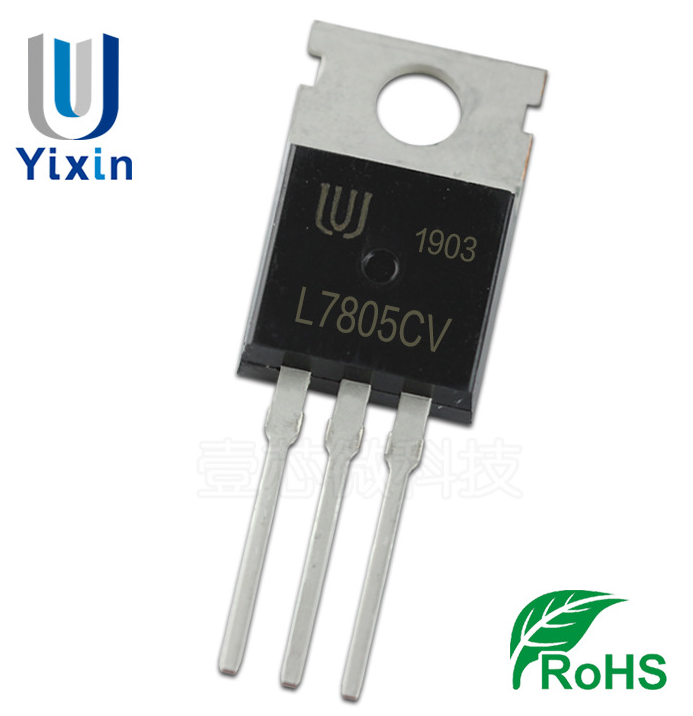

7805 TO-220.png

7805三端稳压芯片

1. 7805引脚图

7805引脚图

7805三段稳压芯片的样子像极了普通的三极管,只有三条引脚输出,分别是输入端、接地端和输出端。

2. 7805参数

封装形式:TO-220

输入电压:不大于36V

输出电压:4.75V--5.25V

输入输出压差:2v

PIN:IGO

Iout(A):1.5

3. 7805的作用

7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能,这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数,因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响,解决了与单点调节相关的分散问题,输出电压误差精度分为±3%和±5%。7805三端稳芯片最大的作用就是将电压进行降压处理,并稳定为某一固定的值后输出。

注意:常见的三端稳压块可分为正电压稳压块和负电压稳压块两种,正电压的有78系列、负电压的有79系列,两个系列是不能互换使用的,因此在选用时不要弄混。
