74LS244为3态8位缓冲器，一般用作总线驱动器。74LS244没有锁存的功能。地址锁存器就是一个暂存器，它根据控制信号的状态，将总线上地址代码暂存起来。8086/8088数据和地址总线采用分时复用操作方法，即用同一总线既传输数据又传输地址。

当微处理器与存储器交换信号时，首先由CPU发出存储器地址，同时发出允许锁存信号ALE给锁存器，当锁存器接到该信号后将地址/数据总线上的地址锁存在总线上，随后才能传输数据。

锁存器是一个很普通的时序电路。一般的，它在时钟上升沿或者下降沿来的时候锁存输入，然后产生输出，在其他的时候输出都不跟随输入变化，这就是所谓边缘触发的D触发器。

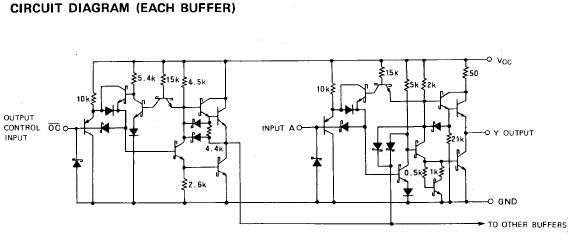

内部功能原理图：

74LS244由2组、每组四路输入、输出构成。每组有一个控制端G，由控制端的高或低电平决定该组数据被接通还是断开。

引出端符号：

1A1~1A4，2A1~2A4输入端

/1G，/2G三态允许端(低电平有效)

1Y1~1Y4，2Y1~2Y4输出端

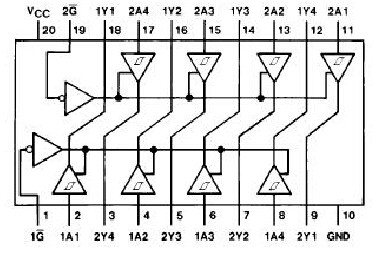

74LS244引脚图：

极限值：

电源电压：7V

输入电压：5.5V

输出高阻态时高电平电压：5.5V

工作环境温度

54XXX：-55~125℃

74XXX：0~70℃

存储温度：-65~150℃

74LS244功能表：

它主要用于三态输出，作为地址驱动器、时钟驱动器、总线驱动器和定向发送器等。其真值表如下：

L表示低电平

H表示高电平

X表示不定状态

Z表示高阻态

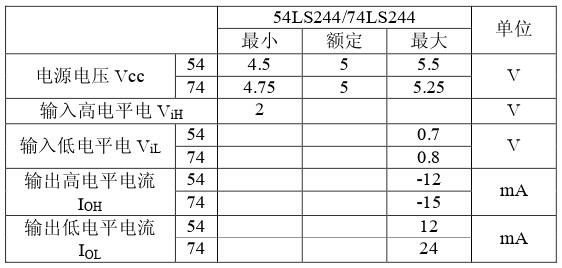

74LS244推荐工作条件：

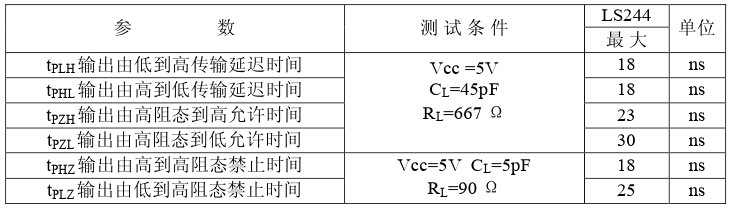

动态特性(TA=25℃)：

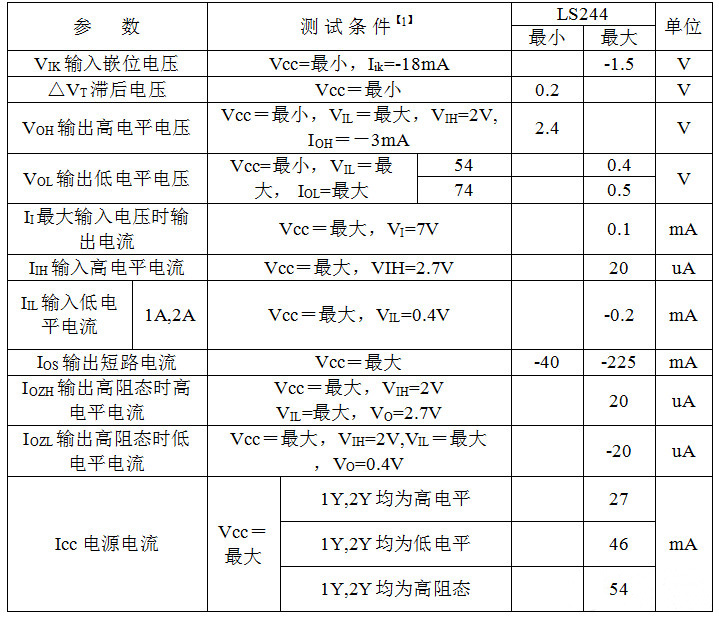

静态特性(TA为工作环境温度范围)：

74LS244应用电路：

用4个开关控制4个LED的亮灭状态，其中采用74LS244控制开关的输入，采用74LS373控制LED输出。

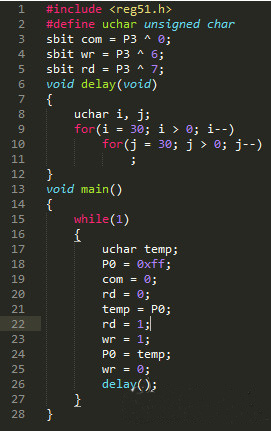

代码：

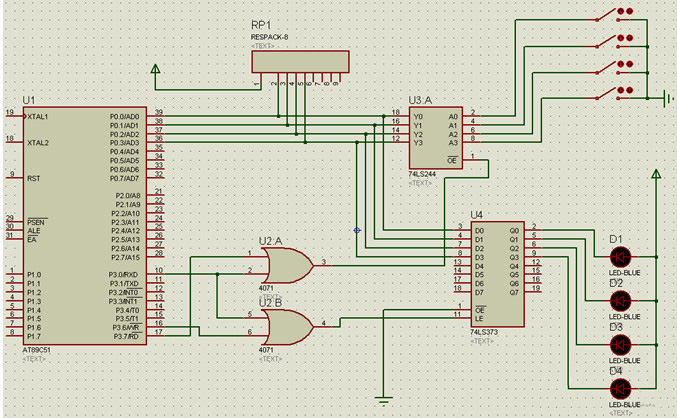

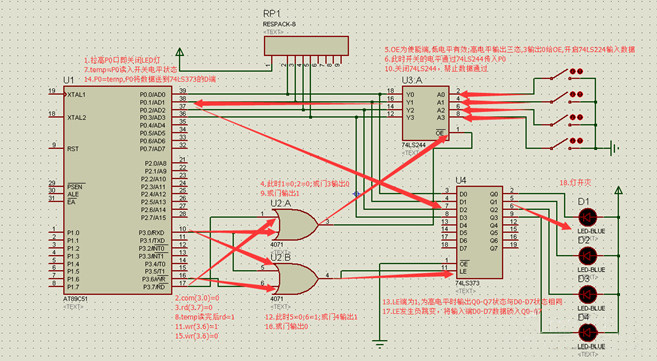

电路图：

过程分析：

过程：

#18P0=0xff;通过拉高P0口置为11111111，即关闭LED灯;

#19com=0;对CD4071U2.A的1和CD4071U2.B的5输入一个0;

#20rd=0;对CD4071U2.A的2输入一个0;

由于CD4071的功能是执行逻辑或运算，1和2分别输入0，则3输出0给74LS244的OE口;

74LS244缓冲驱动器的OE为使能端，低电平是有效的，高电平时输出为三态，此时通过CD4071传给OE低电平，使开关的电平可以通过74LS244传入P0;

开关状态传入P0;

#21temp=P0;通过定义的unsignedchartemp来存放P0的状态

#22rd=1;对CD4071U2.A的2输入一个1;

1=0;2=1;此时或门输出为1;

74LS244的OE端高电平时输出为三态，关闭74LS244

#23wr=1;对CD4071U2.B的6输入一个1;

此时5=0;6=1;CD4071U2.B的7输出一个1;

74LS343的OE为低电平时，用作地址锁存器;LE为高电平时，输出Q0-Q7状态与D0-D7状态相同;当LE发生负跳变(1-》0)时，输入端的D0-D7锁入Q0-Q7

#24P0=temp;temp中的数据存入P0，传送到74LS343的D端;

#25wr=0;对CD4071U2.B的6输入一个0;

此时5=0;6=0;CD4071U2.B的7输出一个0;

LE的状态从1-》0，发生负跳变，输出Q0-Q7

LED等接受到开关的情况，发生亮灭。

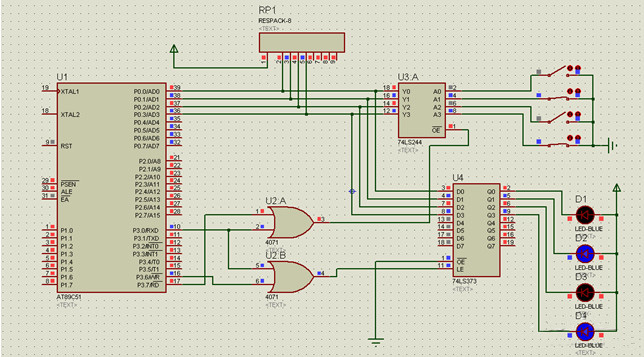

实验结果
