74HC164、74HCT164是高速硅门CMOS器件，与低功耗肖特基型TTL(LSTTL)器件的引脚兼容。74HC164、74HCT164是8位边沿触发式移位寄存器，串行输入数据，然后并行输出。数据通过两个输入端(DSA或DSB)之一串行输入;任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。本文将介绍74LS164的特点、功能图、引脚及功能、时序图、工作条件等等。

1.特性

(1)门控串行数据输入

(2)异步中央复位

(3)符合JEDEC标准no.7A

(4)静电放电(ESD)保护：

(5)HBMEIA/JESD22-A114-B超过2000V

(6)MMEIA/JESD22-A115-A超过200V。

(7)多种封装形式

(8)额定从-40°C至+85°C和-40°C至+125°C。

2.功能图

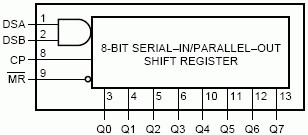

图1逻辑符号

IEC逻辑符号

图2IEC逻辑符号

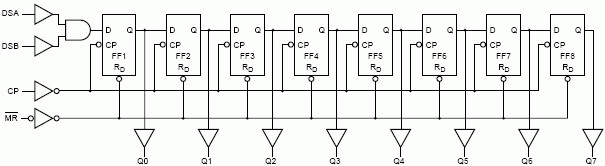

图3逻辑图

图4功能图

3.引脚介绍

DIP14、SO14、SSOP14和TSSOP14封装的引脚配置

图5DIP14、SO14、SSOP14和TSSOP14封装的引脚配置

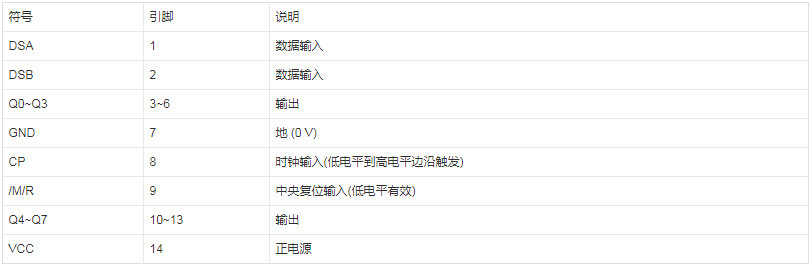

引脚功能说明

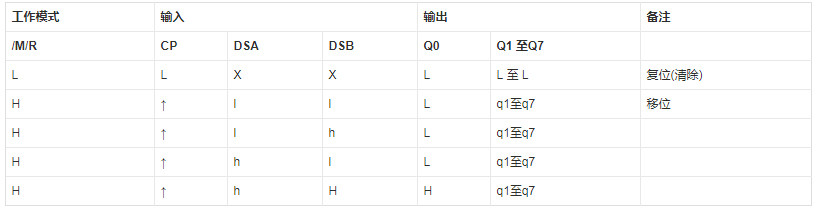

4.功能表(真值表)

H=HIGH(高)电平

h=先于低-至-高时钟跃变一个建立时间(set-uptime)的HIGH(高)电平

L=LOW(低)电平

l=先于低-至-高时钟跃变一个建立时间(set-uptime)的LOW(低)电平

q=小写字母代表先于低-至-高时钟跃变一个建立时间的参考输入(referencedinput)的状态

↑=低-至-高时钟跃变

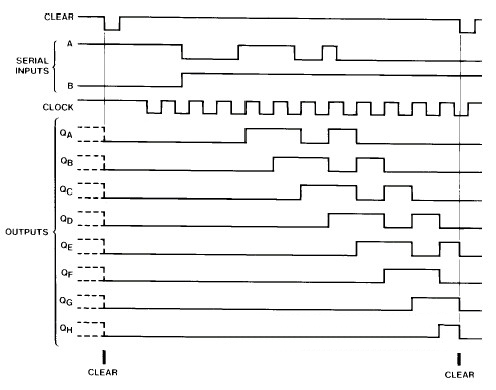

5.时序图

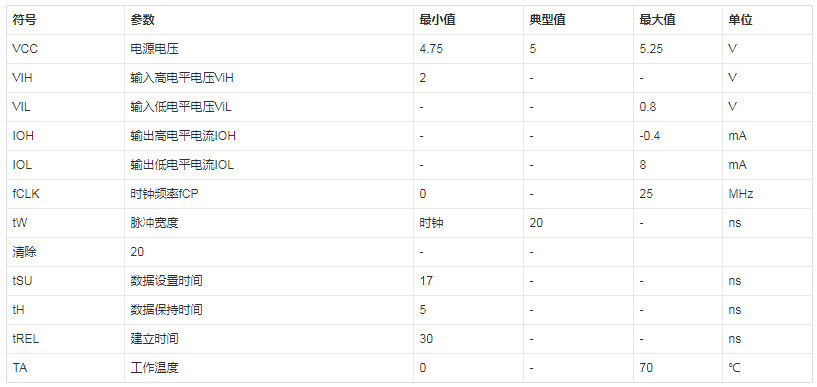

6.工作条件

对于DIP14封装：Ptot在超过70°C时以12mW/K的速度线性降低。

对于SO14封装：Ptot在超过70°C时以8mW/K的速度线性降低。

对于SSOP14和TSSOP14封装：Ptot在超过60°C时以5.5mW/K的速度线性降低。

对于DHVQFN14封装：Ptot在超过60°C时以4.5mW/K的速度线性降低。

7.74LS164驱动数码管程序：

/****************************************************/

/*程序功能：用74LS164驱动一个共阴数码管动态显示*/

/****************************************************/

#include

sbitCLK=P2^0;

sbitDAT=P2^1;

unsignedcharcodetab[]={0x3F,0x06,0x5b,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0X6F};//0-9

/****************************************************/

/*向74LS164发送数据*/

/****************************************************/

voidsendbyte(unsignedcharbyte)

{

unsignedcharnum,d;

num=tab[byte];

for(d=0;d<8;d++)

{

CLK=0;

DAT=num&0x01;

CLK=1;

num>>=1;

}

}

/****************************************************/

/*延时程序*/

/****************************************************/

voiddelay(unsignedchart)

{

unsignedchari,j,k;

for(i=0;i<20;i++)

for(j=0;j<114;j++)

for(k=0;k

}

/*******************主函数*************************/

main()

{

unsignedcharh;

while(1)

{

for(h=0;h<10;h++)

{

sendbyte(h);

delay(30);

}

h=0;

}

}

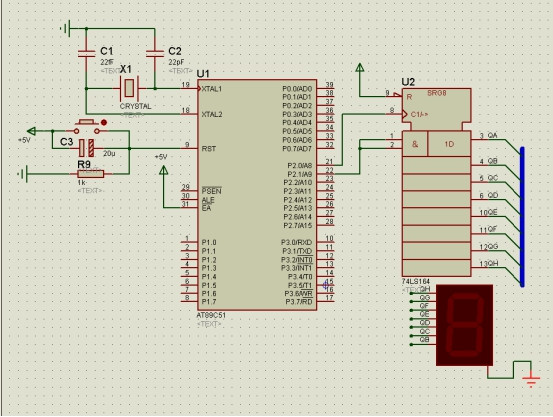

仿真图：
