6N60 - 2.0A,700V N沟道超结场效应管
6N60(MOS)场效应管参数,6N60场效应管引脚图,6N60场效应管中文资料

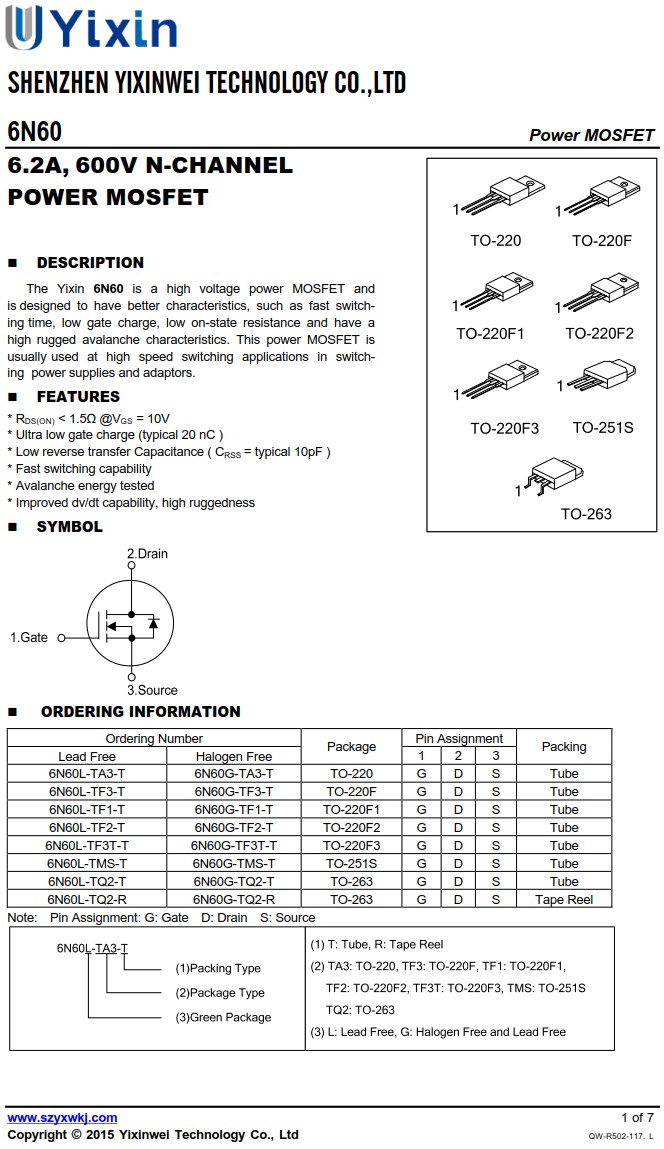

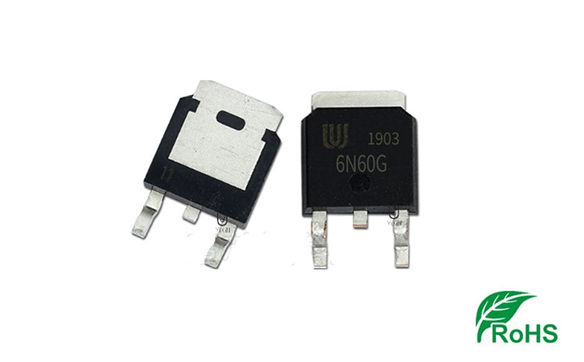

2NM70的概述:
6N60是一款高压功率MOSFET,旨在具有更好的特性,例如快速开关时间、低栅极电荷、低导通电阻和高坚固性雪崩特性。 该功率MOSFET通常用于开关电源和适配器中的高速开关应用。
2NM70的特性:
* RDS(ON)<1.5Ω @ VGS=10V
* 超低栅极电荷(典型值20nC)
* 低反向传输电容(CRSS=典型值10pF)
* 快速切换能力
* 雪崩能量测试
* 改进的dv/dt能力,高耐用性

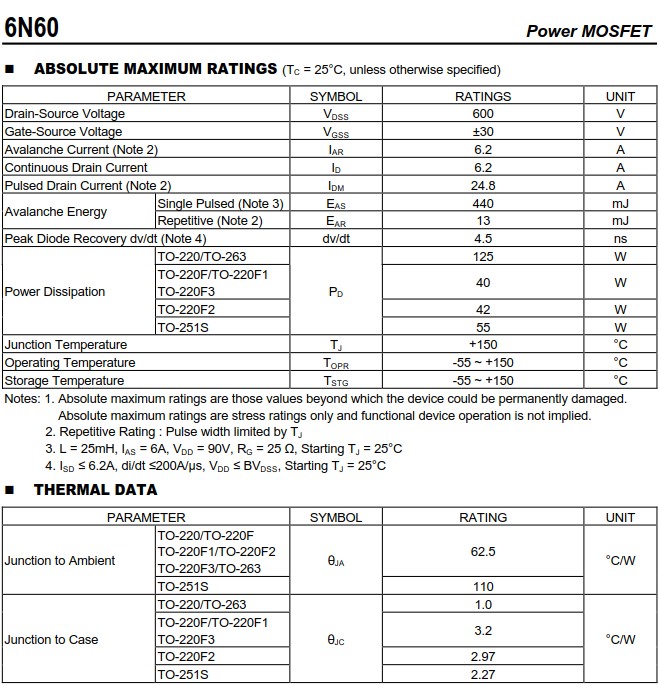

6N60的绝对最大额定值(TC = 25°C,除非另有说明):
Drain-SourceVoltage漏源电压,VDSS:600V
Gate-SourceVoltage栅源电压,VGSS:±30V
AvalancheCurrent雪崩电流(注2),IAR:6.2A
ContinuousDrainCurrent持续漏极电流,ID:6.2A
PulsedDrainCurrent脉冲漏极电流(注2),IDM:24.8A
AvalancheEnergySinglePulsed雪崩能量单脉冲(注3),EAS:440mJ
AvalancheEnergyRepetitive雪崩能量重复(注2),EAR:13mJ
PowerDissipation功耗,TO-220/TO-263,PD:125W
PowerDissipation功耗,TO-220F/TO-220F1/TO-220F3,PD:40W
PowerDissipation功耗,TO-220F2,PD:42W
PowerDissipation功耗,TO-251S,PD:55W
JunctionTemperature结温,TJ:+150°C
OperatingTemperature工作温度,TOPR:-55~+150°C
StorageTemperature储存温度,TSTG:-55~+150°C
注意: 1. 绝对最大额定值是指超出该值可能会永久损坏设备的那些值。
绝对最大额定值仅是应力额定值,并不暗示功能设备操作。
2. 重复评级:脉冲宽度受TJ限制
3. L=25mH,IAS=6A,VDD=90V,RG=25Ω,起始TJ=25°C
4. ISD≤6.2A,di/dt≤200A/μs,VDD≤BVDSS,起始TJ=25°C
壹芯微6N60规格书下还有热特性,静态特性与电气参数等,建议自行阅读观看。
