5V供电电源过压保护电路解析

返回列表来源:壹芯微 发布日期 2023-03-06 浏览:-

给大家分享解析一个5V供电电源过压保护电路。

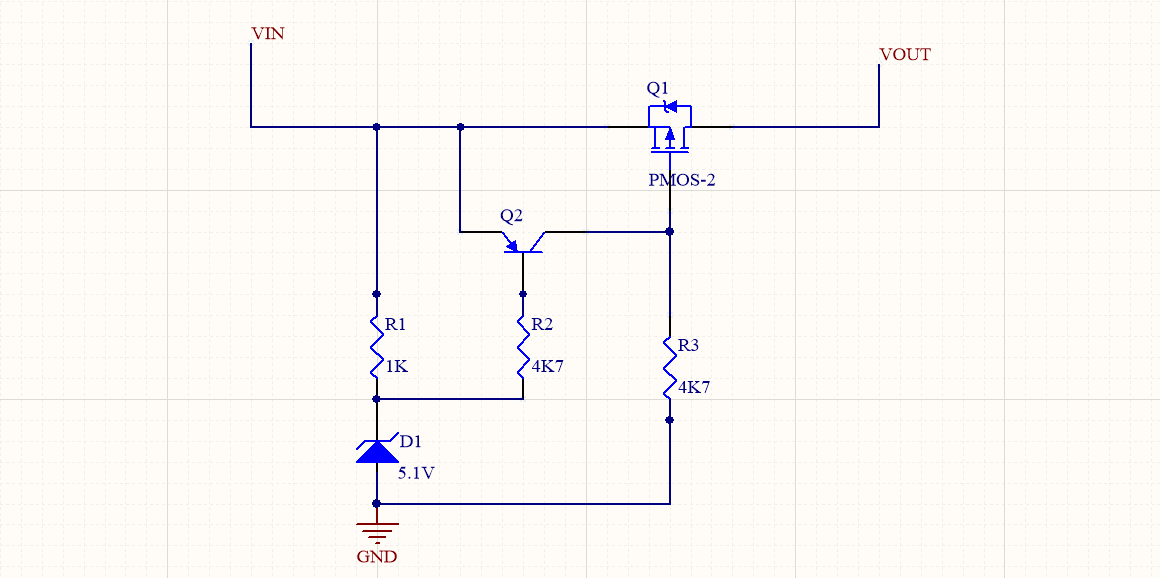

这个电路用到一个三极管,一个稳压管,一个MOS管,三个电阻,大家可以自己先看一下这个电路,后面给大家分具体步骤解析。

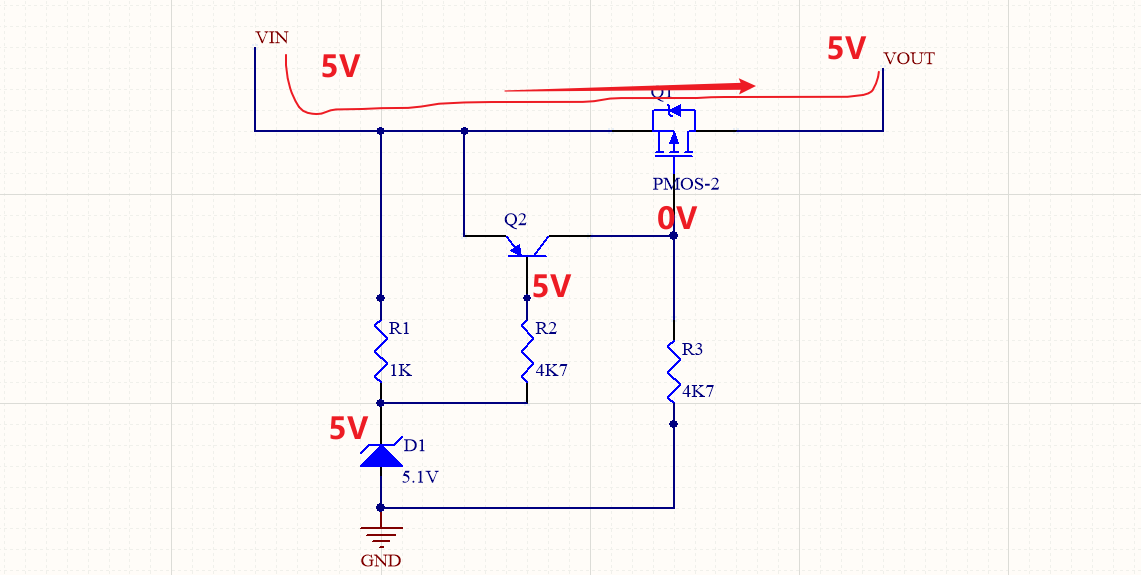

输入<5.1V

如图,当VIN输入电压小于5.1V时的情况,假定输入5V,稳压管导通电压为5.1V,所以稳压管D1不导通,因此三极管Q2就不会导通,接着MOS管Q1的栅极就会被R3拉到0V,P-MOS,Vgs=-5V,p-MOS管导通**,**此时Vout会正常输出5V.

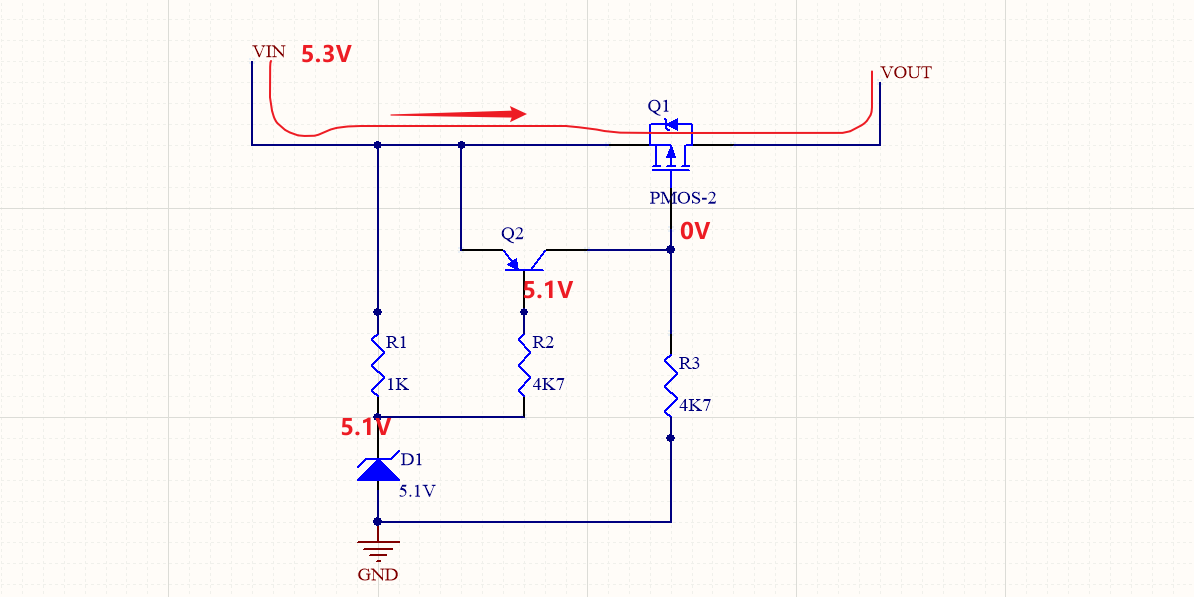

5.1V<输入<5.7V

此时电源供给一个5.3V左右的电压,稳压管D1导通电压为5.1V因此导通,三极管e极电压5.3V,b极电压5.1V,Vbe=-0.2V.因此三极管Q2还是不会导通,后面的情况和上面一样,P-MOS会打开,VOUT正常输出在5.3V左右。 给后级正常供电。

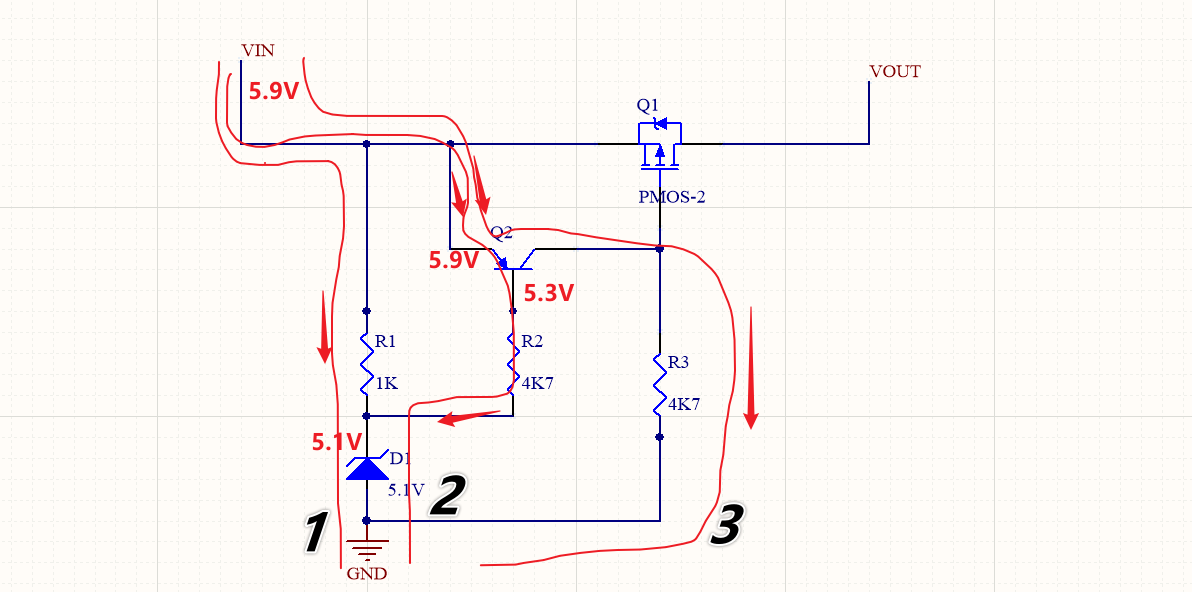

输入>5.7V

此时输入5.9V,稳压管开启电压为5.1V,因此导通,电阻R1两端的压降为5.9-5.1=0.8V.三极管e极电压5.9V,b极电压5.3V,Vbe=0.6V,三极管Q2被打开当三极管Q2打开以后,P-MOS的栅极电压就变为5.9V,Vgs=0V.因此MOS管Q1不导通,就会没有输出,以保护后级电路。
