5N60场效应管参数|5N60(TO252,TO220)规格书资料|壹芯微

产品类型 场效应管  产品型号 5N60  极性 NPN

漏源电压 600V  漏极电流 5.0A  封装 TO-220,TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-251,TO-252,DFN5060-8

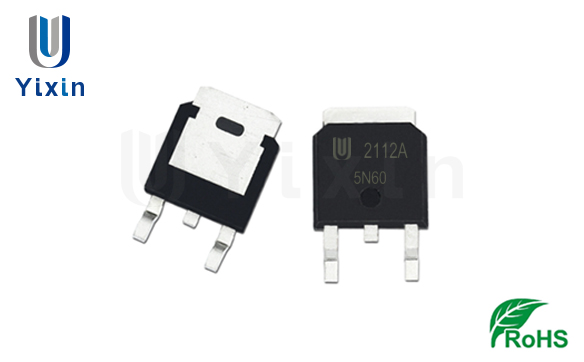

5N60场效应管常用封装有:TO-220,TO-252

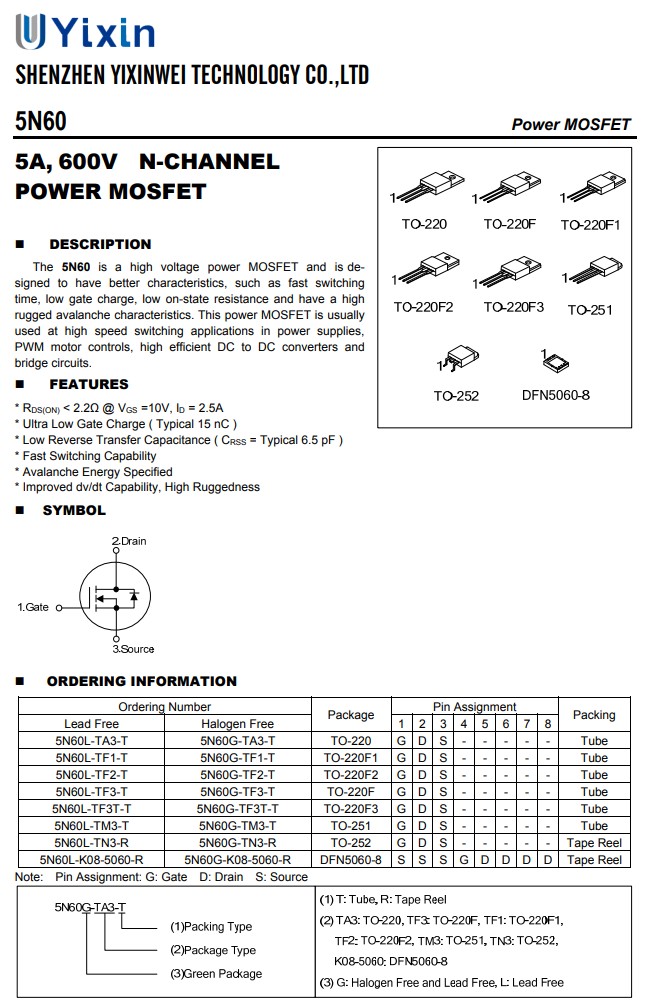

5N60(多封装)规格书 查看下载

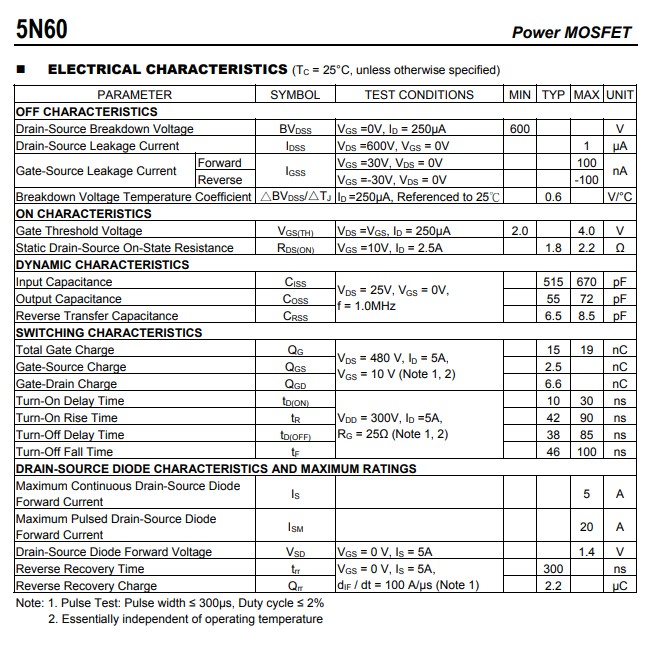

参数资料:

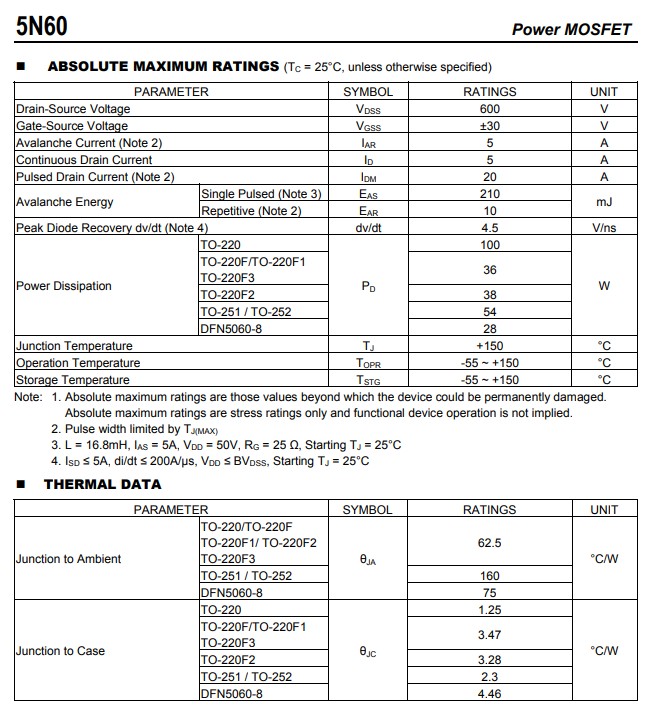

5N60绝对最大额定参数:

漏源电压(V_DS) 600(V)

栅源电压(V_GS) ±30(V)

雪崩电流(I_AR) 5.0(A)

漏极电流-连续(I_D) 5.0(A)

漏极电流-脉冲(I_DM) 20(A)

单脉冲雪崩能量(E_AS) 210(mJ)

重复雪崩能量(E_AR) 10(mJ)

二极管恢复峰值(dv/dt) 4.5(V/ns)

功耗(T_C=25°C)(TO-220)(P_D) 100(W)

功耗(T_C=25°C)(TO-220F/TO-220F1/TO-220F3)(P_D) 36(W)

功耗(T_C=25°C)(TO-220F2)(P_D) 38(W)

功耗(T_C=25°C)(TO-251/TO-252)(P_D) 54(W)

功耗(T_C=25°C)(DFN5060-8)(P_D) 28(W)

工作与贮存温度范围(T_J,T_STG) -55~+150(°С)

热阻-结到环境

(TO-220/TO-220F/TO-220F1/TO-220F2/TO-220F3)(R_θJA) 62.5(°C/W)

(TO-251/TO-252)(R_θJA) 160(°C/W)

(DFN5060-8)(R_θJA) 75(°C/W)

热阻-结到外壳

(TO-220)(R_θJC) 1.25(°C/W)

(TO-220F/TO-220F1/TO-220F3)(R_θJC) 3.47(°C/W)

(TO-220F2)(R_θJC) 3.28(°C/W)

(TO-251/TO-252)(R_θJC) 2.3(°C/W)

(DFN5060-8)(R_θJC) 4.46(°C/W)

焊接的最高引线温度(T_L) *(°С)

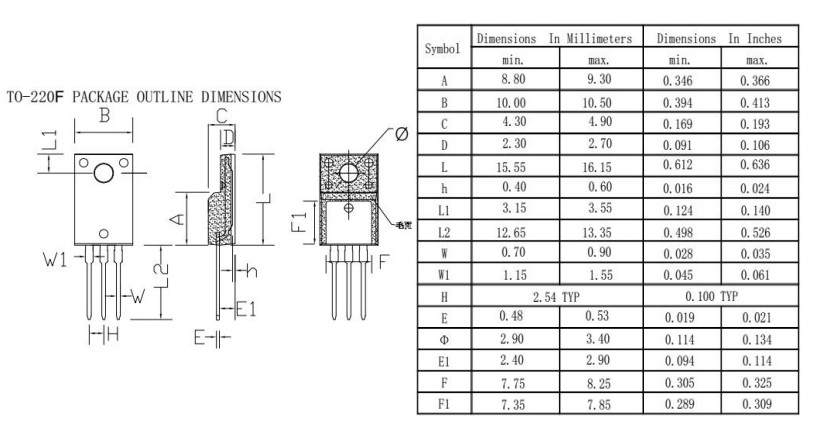

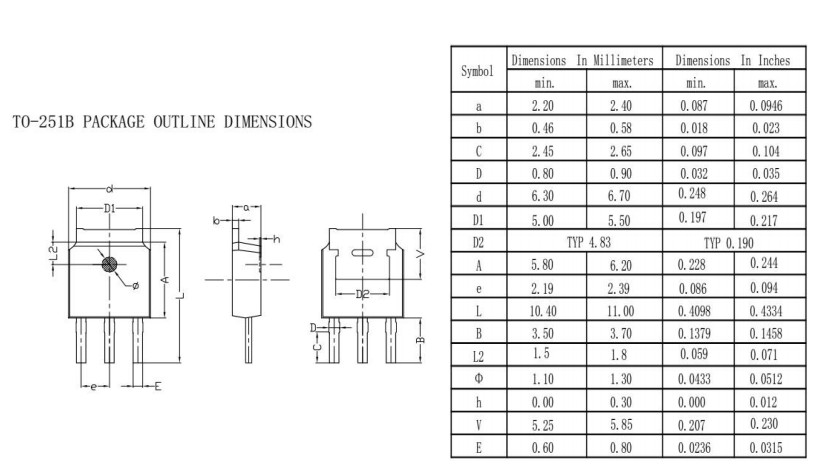

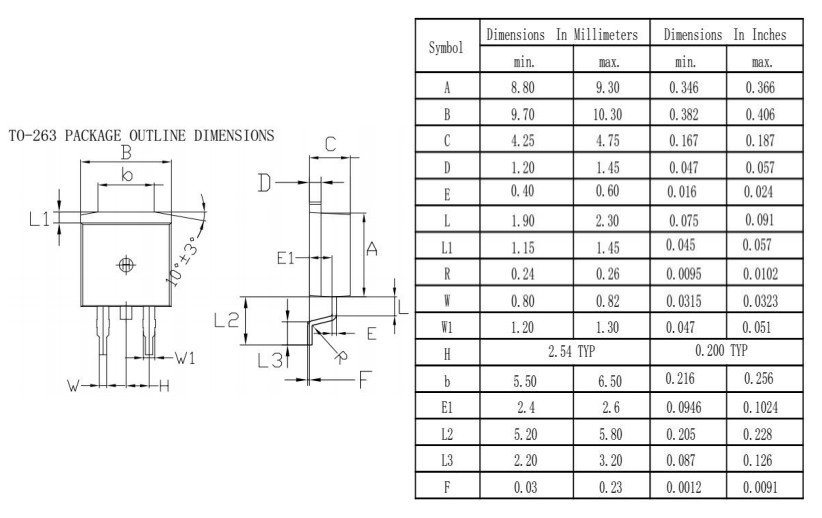

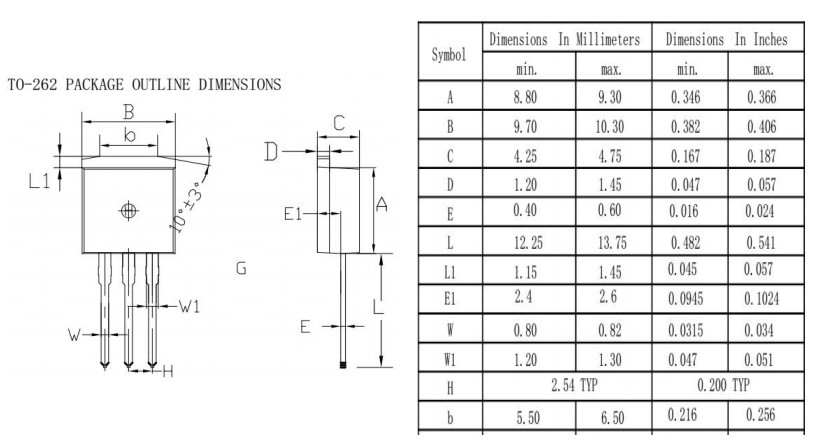

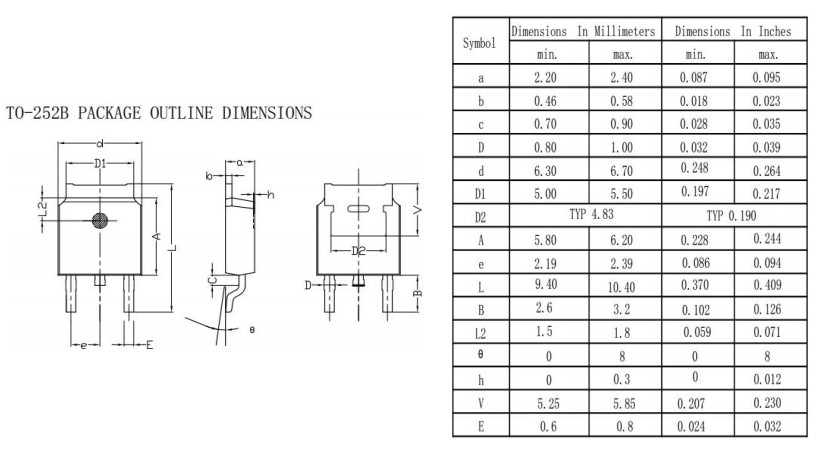

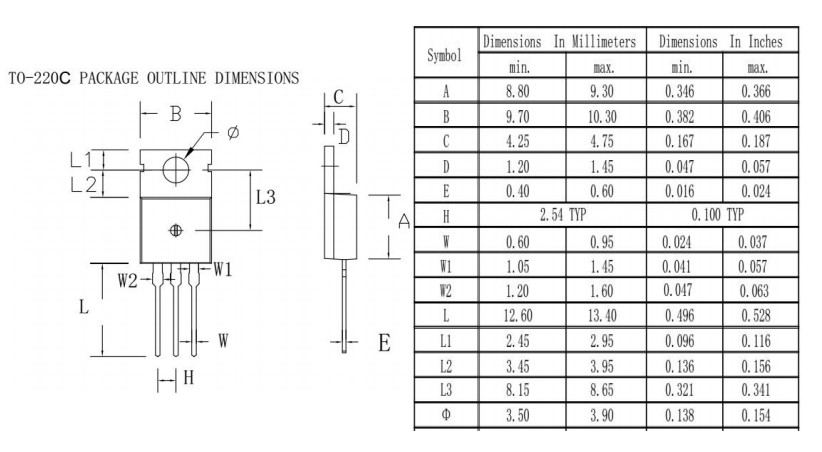

5N60各种封装外形尺寸:
