3NM70 - 3.0A,700V N沟道超结场效应管
3NM70(MOS)场效应管参数,3NM70场效应管引脚图,3NM70场效应管中文资料

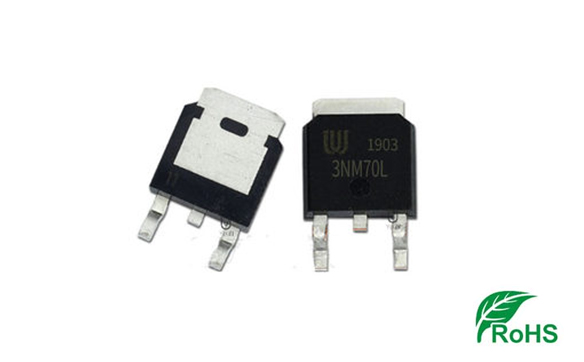

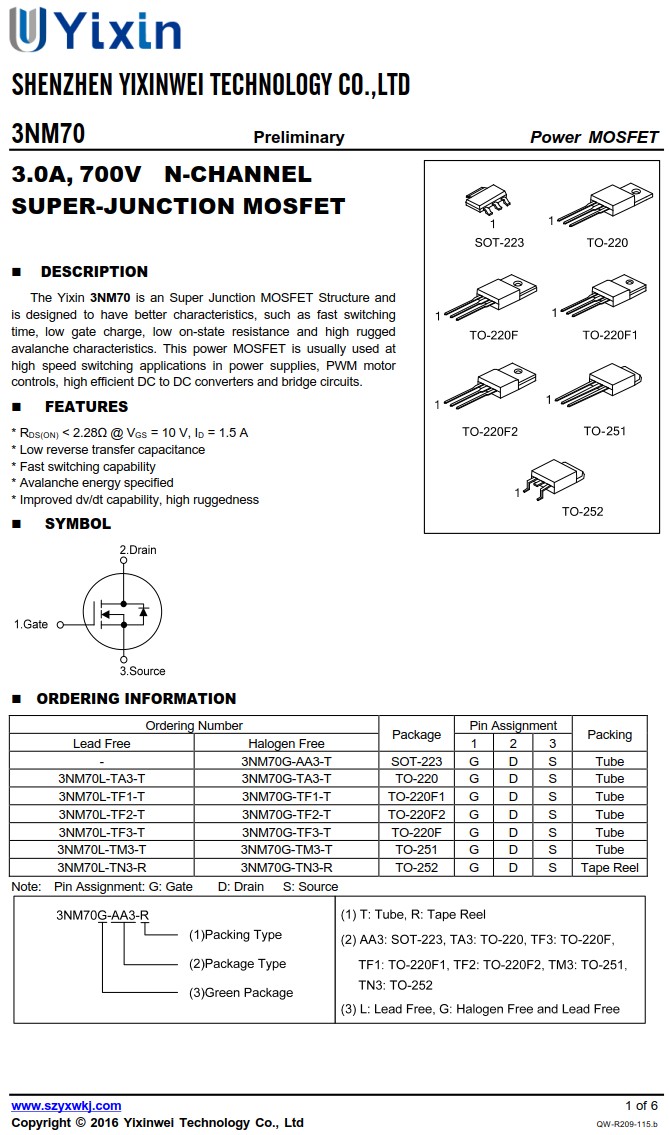

3NM70的概述:
3NM70是一种超级结MOSFET结构,旨在具有更好的特性,例如快速开关时间、低栅极电荷、低导通电阻和高坚固性雪崩特性。 该功率MOSFET通常用于电源、PWM电机控制、高效DC到DC 转换器和桥式电路中的高速开关应用。
3NM70的特性:
*RDS(ON)<2.28Ω @ VGS=10V,ID=1.5A
*低反向传输电容
*快速切换能力
*指定雪崩能量
*改进 dv/dt能力,高耐用性

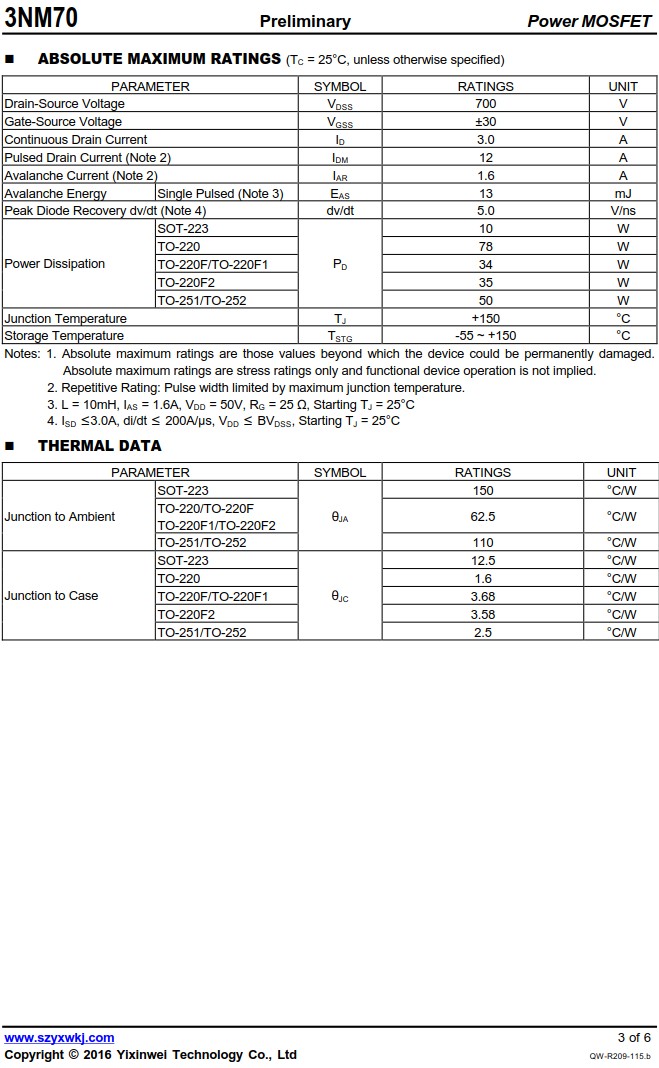

3NM70的绝对最大额定值(TC = 25°C,除非另有说明):
Drain-SourceVoltage漏源电压,VDSS:700V
Gate-SourceVoltage栅源电压,VGSS:±30V
ContinuousDrainCurrent持续漏极电流,ID:3.0A
PulsedDrainCurrent脉冲漏极电流(注2),IDM:12A
AvalancheCurrent雪崩电流(注2),IAR:1.6A
AvalancheEnergySinglePulsed雪崩能量单脉冲(注3),EAS:13mJ
PeakDiodeRecovery二极管峰值恢复(注4),dv/dt:5.0V/ns
PowerDissipation功耗,SOT-223,PD:10W
PowerDissipation功耗,TO-220,PD:78W
PowerDissipation功耗,TO-220F/TO-220F1,PD:34W
PowerDissipation功耗,TO-220F2,PD:35W
PowerDissipation功耗,TO-251/TO-252,PD:50W
JunctionTemperature结温,TJ:+150°C
StorageTemperature储存温度,TSTG:-55~+150°C
注意:1.绝对最大额定值是指超出该值可能会永久损坏设备的那些值。
绝对最大额定值仅是应力额定值,并不暗示功能设备操作。
2.重复额定值:脉冲宽度受最大结温限制。
3.L=10mH,IAS=1.6A,VDD=50V,RG=25Ω,起始TJ=25°C
4.ISD≤3.0A,di/dt≤200A/μs,VDD≤BVDSS,起始TJ=25°C
