2N60场效应管参数|2N60(TO252,TO220)规格书资料|壹芯微

返回列表来源:壹芯微 发布日期 2022-02-19 浏览:-

2N60场效应管参数|2N60(TO252,TO220)规格书资料|壹芯微

产品类型 场效应管  产品型号 2N60  极性 NPN

漏源电压 600V  漏极电流 2.0A  封装 TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D,TO-262,TO-126,TO-126S,DFN5060-8

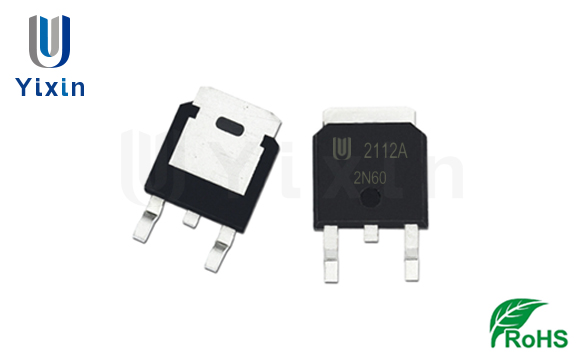

2N60(TO252)

2N60场效应管常用封装有:TO-220,TO-252

2N60(多封装)规格书 查看下载

参数资料:

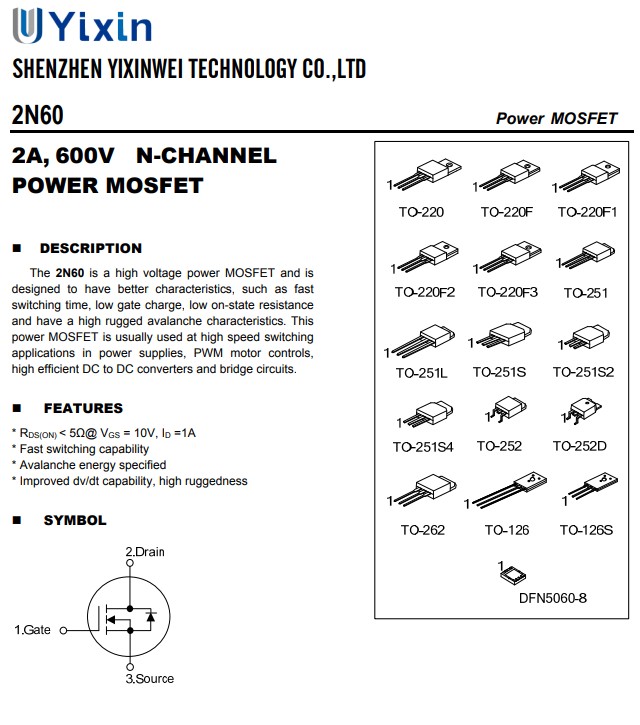

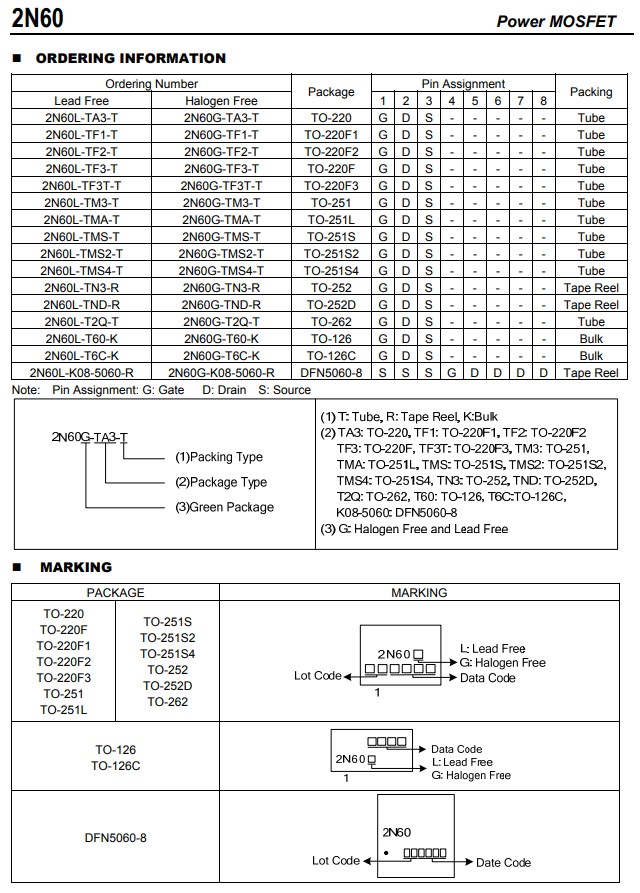

2N60规格书


2N60规格书

2N60绝对最大额定参数

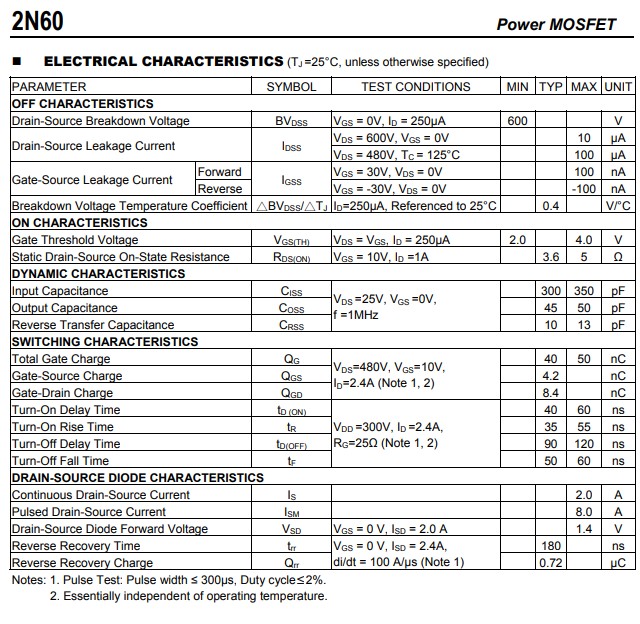

2N60电气特性参数

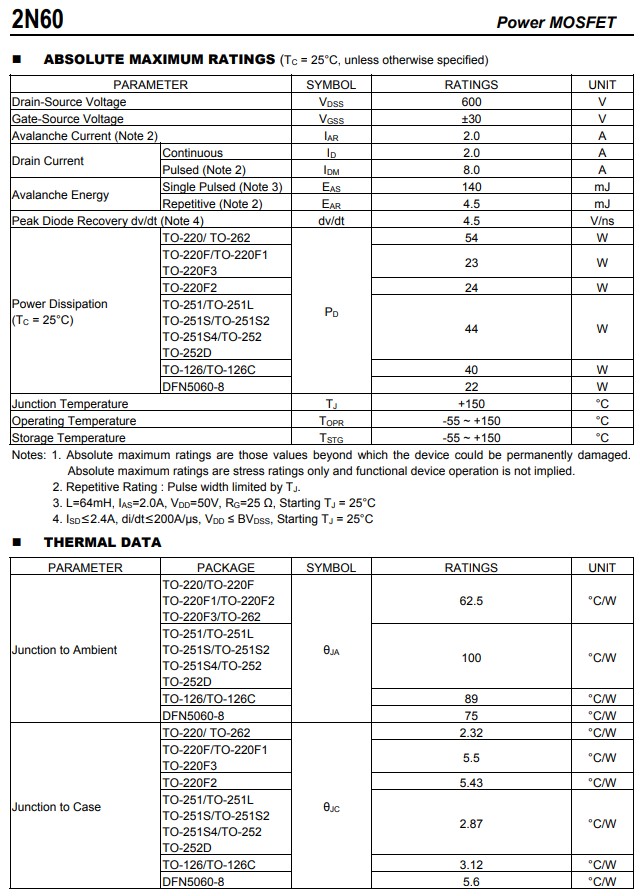

2N60绝对最大额定参数:

漏源电压(VDS600(V)

栅源电压(VGS±30(V)

雪崩电流(IAR2.0(A)

漏极电流-连续(ID2.0(A)

漏极电流-脉冲(IDM8.0(A)

单脉冲雪崩能量(EAS140(mJ)

重复雪崩能量(EAR4.5(mJ)

二极管恢复峰值(dv/dt) 4.5(V/ns)

功耗(TC=25°C)(TO-220,TO-262)(PD54(W)

功耗(TC=25°C)(TO-220F,TO-220F1,TO-220F3)(PD23(W)

功耗(TC=25°C)(TO-220F2)(PD24(W)

功耗(TC=25°C)(TO-251,TO-251L,

TO-251S,TO-251S2,TO-251S4,

TO-252,TO-252D)(PD44(W)

功耗(TC=25°C)(TO-126,TO-126C)(PD40(W)

功耗(TC=25°C)(DFN5060-8)(PD22(W)

工作与贮存温度范围(TJ,TSTG-55~150(°С)

热阻-结到环境(TO-220,TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-262)(RθJA62.5(°C/W)

(TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D)(RθJA100(°C/W)

(TO-126,TO-126C)(RθJA89(°C/W)

(DFN5060-8)(RθJA) 75(°C/W)

热阻-结到外壳(TO-220,TO-262)(RθJL2.32(°C/W)

(TO-220F,TO-220F1,TO-220F3)(RθJL5.5(°C/W)

(TO-220F2)(RθJL5.43(°C/W)

(TO-251,TO-251L,TO-251S,TO-251S2,TO-251S4,TO-252,TO-252D)(RθJL2.87(°C/W)

(TO-126,TO-126C)(RθJL3.12(°C/W)

(DFN5060-8)(RθJL5.6(°C/W)

焊接的最高引线温度(TL*(°С)

2N60各种封装外形尺寸:

2N60(TO-220AB)封装外形尺寸

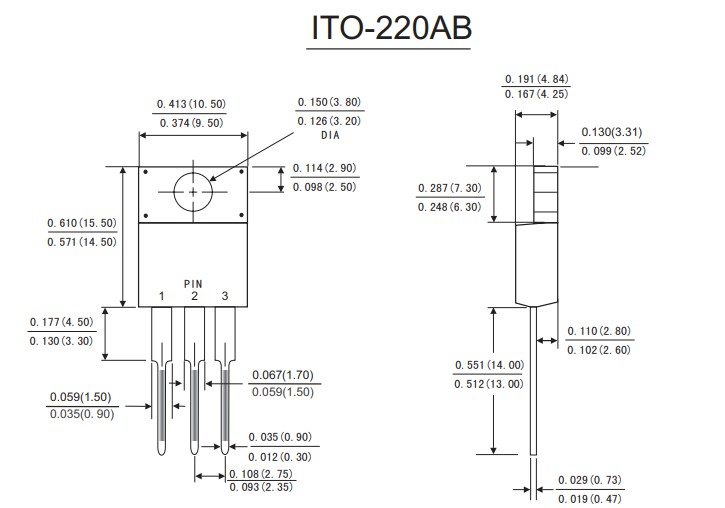

2N60(ITO-220AB)封装外形尺寸

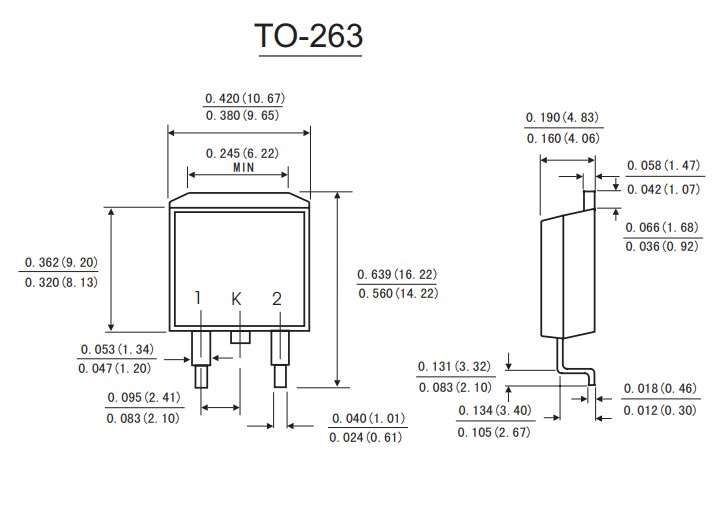

2N60(TO-263)封装外形尺寸

2N60(TO-252)封装外形尺寸

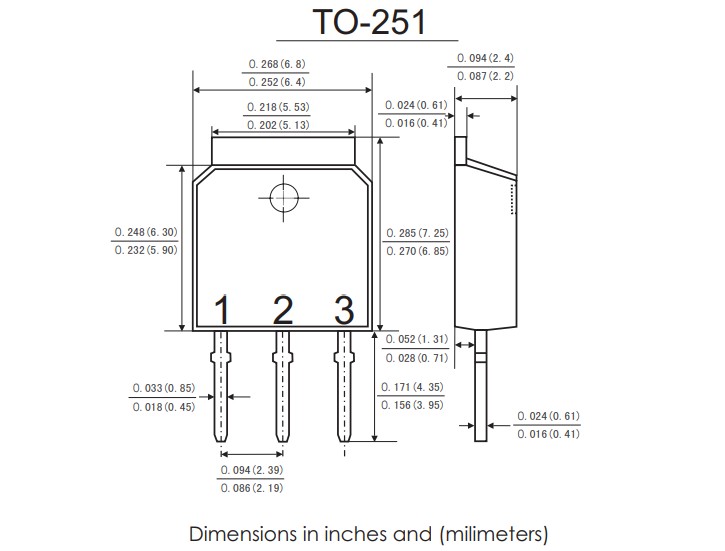

2N60(TO-251)封装外形尺寸

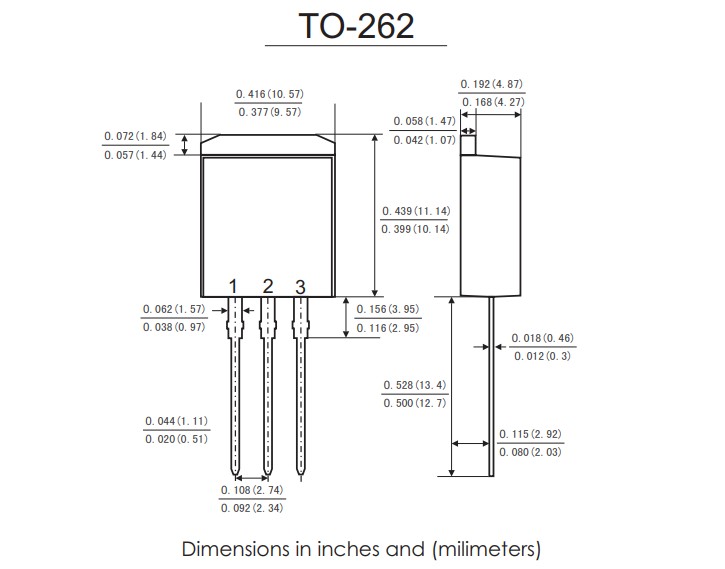

2N60(TO-262)封装外形尺寸
