2个二极管全波整流电路分析
在小功率直流电源中,常见的几种整流电路有单相半波、全波、桥式和三相整流电路等;全波整流电路是平常应用中用得非常多的电路图之一,全波整流电路是指能够把交流转换成单一方向电流的电路,最少由两个整流器合并而成,一个负责正方向,一个负责反方向,最典型的全波整流电路是由四个二极管组成的整流桥,一般用于电源的整流。也可由MOS管搭建。常见的还有用两个二极管搭建的全波整流电路。
全波整流是一种对交流整流的电路。在这种整流电路中,在半个周期内,电流流过一个整流器件(比如晶体二极管),而在另一个半周内,电流流经第二个整流器件,并且两个整流器件的连接能使流经它们的电流以同一方向流过负载。全波整流整流前后的波形与半波整流所不同的,是在全波整流中利用了交流的两个半波,这就提高了整流器的效率,并使已整电流易于平滑。因此在整流器中广泛地应用着全波整流。在应用全波整流器时其电源变压器必须有中心抽头。无论正半周或负半周,通过负载电阻R的电流方向总是相同的。
2个二极管全波整流电路图
用2个二极管全波整流电路如下图:
下面这个电路图也是由两个二极管组成的全波整流电路,它是全波整流的正负9V的双电源电路,如果光用正电源,就接正9V和地线即可。
4个二极管全波整流电路图

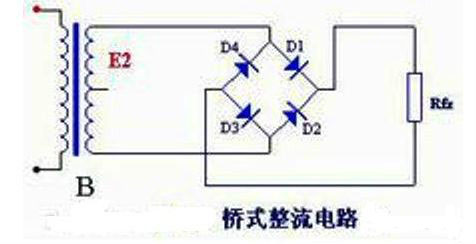

桥式整流电路的工作原理如下:E2为正半周时,对D1、D3加正向电压,D1、D3导通;对D2、D4加反向电压,D2、D4截止。电路中构成E2、D1、Rfz 、D3通电回路,在Rfz 上形成上正下负的半波整流电压,E2为负半周时,对D2、D4加正向电压,D2、D4导通;对D1、D3加反向电压,D1、D3截止。电路中构成E2、D2、Rfz 、D4通电回路,同样在Rfz 上形成上正下负的另外半波的整流电压。如此重复下去,结果在Rfz 上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图中还不难看出,桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值,比全波整流电路小一半。
桥式整流器利用四个二极管,两两对接。输入正弦波的正半部分是两只管导通,得到正的输出;输入正弦波的负半部分时,另两只管导通,由于这两只管是反接的,所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。桥式整流是交流电转换成直流电的第一个步骤。

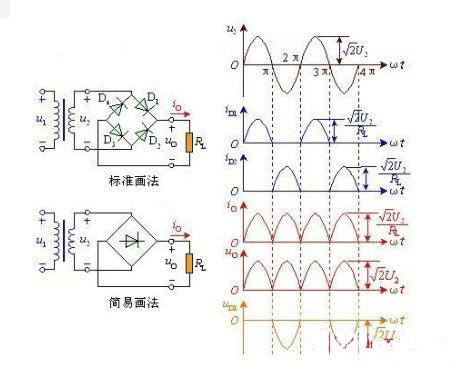

单相全波桥式整流器电路工作原理
由图可看出,电路中采用四个二极管,互相接成桥式结构。利用二极管的电流导向作用,在交流输入电压U2的正半周内,二极管D1、D3导通,D2、D4截止,在负载RL上得到上正下负的输出电压;在负半周内,正好相反,D1、D3截止,D2、D4导通,流过负载RL的电流方向与正半周一致。因此,利用变压器的一个副边绕组和四个二极管,使得在交流电源的正、负半周内,整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法,桥式整流二极管:大家常用的一般是由4只单个二极管封装在一起的元件,取名桥式整流二极管,整流桥或全桥二极管。
壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
