2803达林顿管 ULN2803 CPC-20 8通道达林顿芯片

返回列表来源:壹芯微 发布日期 2021-11-10 浏览:-

2803达林顿管 ULN2803 CPC-20 8通道达林顿芯片

8通道达林顿芯片 ULN2803的产品描述:

ULN2803是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由8组NPN 达林顿管组成的,它的高压输出特性和阴极钳位二极管可以转换感应负载。单个达林顿对的集电极电流是250mA。达林顿管并联可以承受更大的电流。此电路主要应用于继电器驱动器,字锤驱动器,灯驱动器,显示驱动器(LED气体放电),线路驱动器和逻辑驱动器。

ULN2803的每组达林顿都有一个2.7kΩ串联电阻,可以直接和TTL或5V CMOS装置。

8通道达林顿芯片 ULN2803的产品特点:

250mA额定集电极电流(单个输出)

工作电压:36V

输入和各种逻辑类型兼容

封装形式:CPC20

8通道达林顿芯片 ULN2803的应用领域:

继电器驱动器,字锤驱动器,灯驱动器,逻辑驱动器

8通道达林顿芯片 ULN2803的极限参数:

除非有特殊要求,TA=25℃

参数符号数值单位
集电极和发射极之间的电压VCE50V
输入电压VI30
集电极电流峰值IC250mA
总的发射端电流IOK1500
功率消耗 Tamb=25℃PD950mW
功率消耗 Tamb=85℃495
工作温度Topr-20~+85
贮存温度Tstg-65~+150

2803达林顿管 ULN2803 CPC-20 8通道达林顿芯片

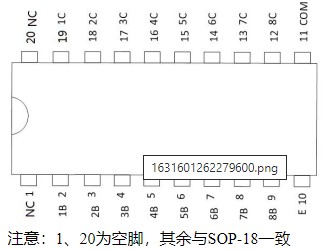

8通道达林顿芯片 ULN2803的引脚图:

注意:1、20为空脚,其余与SOP-18一致

8通道达林顿芯片 ULN2803的典型特性曲线图:

2803达林顿管 ULN2803 CPC-20 8通道达林顿芯片
