12路脉冲控制仪接线图

返回列表来源:壹芯微 发布日期 2020-08-07 浏览:-

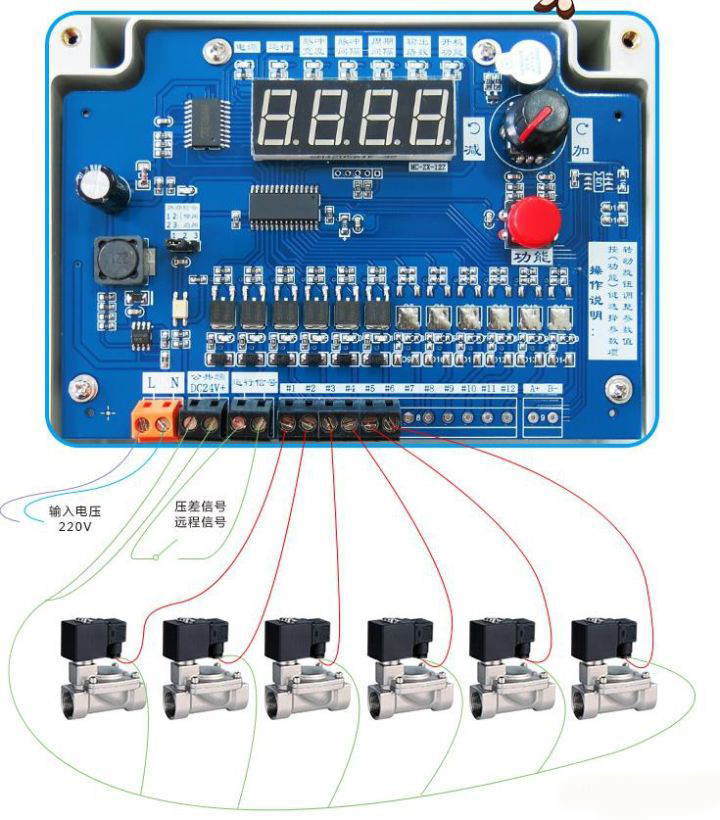

12路脉冲控制仪接线图

12路脉冲控制仪接线图,脉冲控制仪是脉冲布袋除尘器清灰脉冲阀的开关,随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰。或设定时间进行喷吹。喷吹时,脉冲控制仪控制电磁脉冲阀开启,压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,脉冲控制仪控制电磁脉冲阀关闭,该室又恢复过滤状态。清灰各室依次进行,从一室清灰开始至下一次清灰开始为一个清灰周期。脉冲控制仪采用全密封塑料外壳,外形美观,防尘性能好;接线位置、脉冲控制仪安装孔位置设计合理,便于现场接线安装使用。

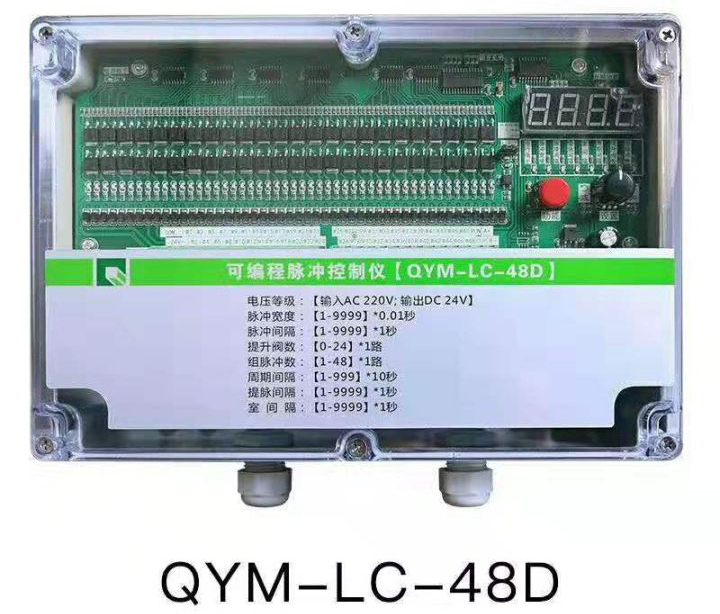

脉冲控制仪

该商品的脉冲间距、脉冲总宽、输出套路、周期时间间距可调式,数据信息能用数码管显示信息,脉冲控制仪时间间隔无触点脉冲控制仪时间间隔。脉冲控制仪怎么接线脉冲控制仪采用工业级芯片作为控制核心;在印刷线路板上有明显的设置标志,可方便的进行控制仪的清灰参数设置。

本控制仪的输出是由专用芯片控制,输出位数可根据需要用按键分别设定,从而完成控制电磁脉冲阀的开启和关闭。同时发光二极管依次显示电磁阀工作顺序。脉冲间隔、脉冲宽度、脉冲周期间隔和输出位数用数码管显示,便于观察和设定。该控制仪亦可做脉冲信号发生器用,在电气、气动回路中做定时控制。如:控制电磁阀、继电器等输出。

电源消耗: ≤35W电源电压:200V50HZ?重 量: 3Kg

外形尺寸: 10×20×30cm2

脉冲控制仪

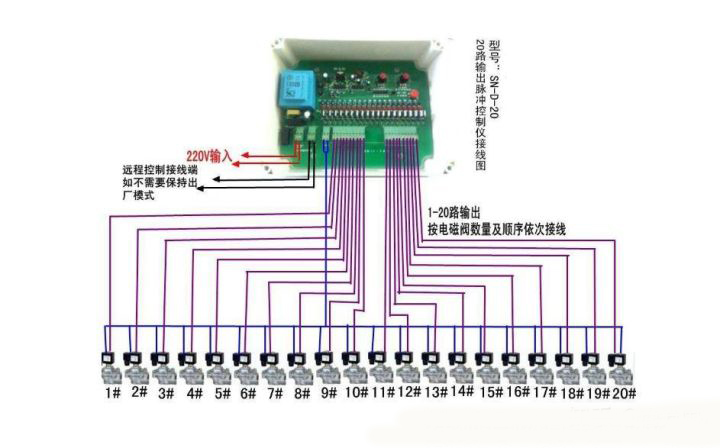

12路脉冲控制仪接线图注意事项:

(一)输出接头严禁虚焊和接触不良,往往因接触不良会影响整个仪器的正常工作,进线电源采用AC 220V,进线电源接线端子位于控制器左侧的两位端子;端子上料标注的端子名称为“L”和“N”。

(二)单机输出公共线只能供单机使用,多机使用输出部分应单机单接,切不可相互联结。

(三)20位、14位控制仪输出公共线有独立接线柱。各电磁阀一端接20位输出插头。另一端接到公共接线柱上。

其它控制仪输出公共线,一般排在后,导线颜色也不同,安装时请注意。

(四)更换保险管时0.5A好。但不能大于0.75A。严禁用导线代替。?(五)电磁阀及连接导线不应出现短路,漏电现象,要经常检查,对地电阻要大于2兆欧。

(六)频繁的烧断保险管时,应拨下输出插头,以确定是否仪器内部或仪器外围导线和电磁阀漏电短路故障。

脉冲控制仪

安装:

1、拧去控制仪上盖四角的紧固螺栓,即能取下上盖,控制仪外壳四角通孔是用于安装固定螺钉的,用M4十字螺钉固定。

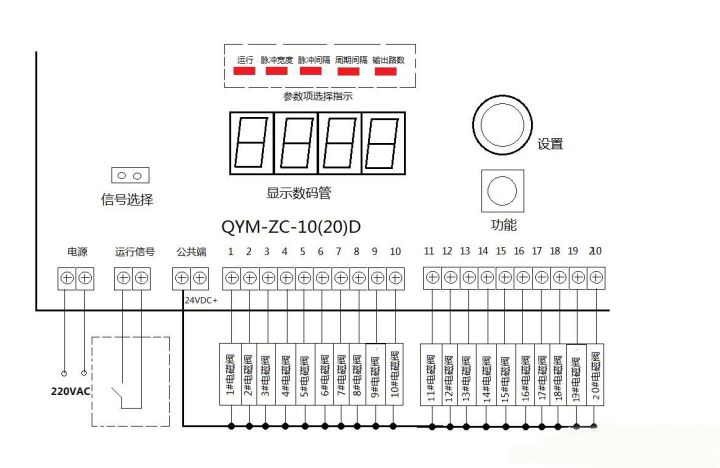

2、控制仪的使用导线推荐使用RV1*23/0.15铜导线,从控制仪外壳接线孔中进去。3、注意印刷板上的接线符号,AC220V端子应接交流220V电源?1-20与DC14V接电磁阀;DC24V与1-20接电磁阀;L与N接AC220V;N与L接AC220V;PE

接地。

使用:

1、脉冲宽度设置:(单位:0.1秒;大值为0.15秒)

按上下键直接调节到所需时间即可。(提示:工作状态下,请使本设置时间比脉冲间隔时间小)

2、脉冲间隔设置:(单位:1秒;大值为99秒)按上下键直接调节到所需时间即可。

3、预置设置:(大值为20路)

操作过程如下:按预置键选择所需路数即可。

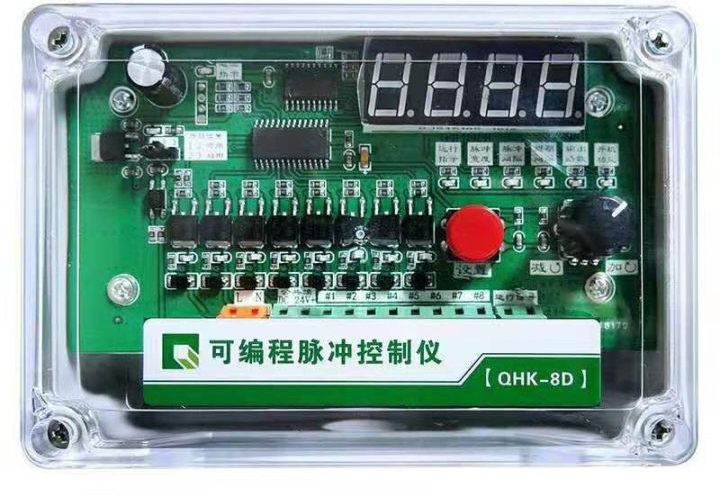

脉冲控制仪

维护保养:

1、控制仪器上电源,V1、V2指示灯不亮,应检查电源线与接线端子是否松动,电源溶丝(2A)是否熔断,电源变压器是否正常、电源部分有无断线、脱焊等现象。印刷线路板中有AC220V高压电,请注意安全。

2、控制仪接上电源,V1电压指示灯不亮或偏暗(V1为DC24V,由三端稳压器7824输出),若断开负载后,V1迅速恢复正常,说明V1负载发生短路,很可能是个别元件损坏,应逐一检查,如断开负载后,V1仍不正常应检查三端式稳压电路是否正常,如已经损坏应及时更换。

3、控制仪接上电源,V2指示灯不亮或偏暗(V2为DC5V,由三端稳压器7805输出),若断开负载后,V2即恢复正常,说明外负载有短路或碰线,偶尔也有开关管击穿的可能。如断开负载后V2仍不正常,应检查三端式稳压电路是否正常,如已经损坏应及时更换。

4、控制仪通电后输出停留在某一位不进位,应检查信号源是否振荡,译码电路是否完好,“手进”按钮是否复位,计数电路能否正常进位。

5、控制仪输出显示正常,但对应电磁脉冲阀不动作,应检查对应的电子开关管是否损坏,控制门输出高电平是否正常。

6、控制仪输出显示正常,某一电磁阀脉冲阀常吸,应检查对应的电子开关管是否漏电、被击穿,控制门输出为“0”是否低于0.5V。

7、控制仪输出显示是否正常,电磁脉冲阀全部不吸,应检查V2稳压电源及脉宽控制是否正常,阀用公共张接线端子与输出导线接触是否可靠。

8、控制仪输出显示正常,二个电磁脉冲阀同时吸合,应检查电子开关管有否漏电、被击穿,控制门输出为“0”时是否低于0.5V,有无碰线等现象。

脉冲控制仪
