「10N65」MOS场效应管工作原理解析 - 壹芯微科技

型号：10N65(10A,650V)

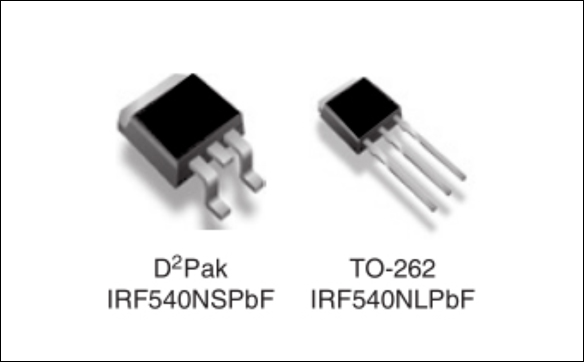

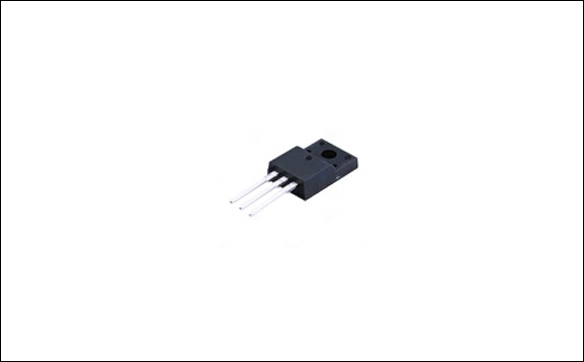

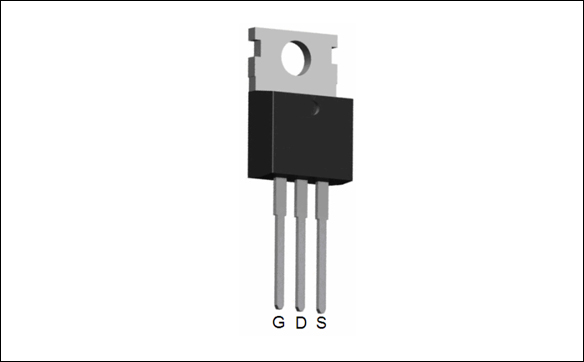

封装：TO-220/TO-220F/ITO-220/TO-262/TO-263

品牌：壹芯微|类型：场效应管MOSFET

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

MOS管的工作原理

增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。当栅-源电压VGS=0时，即使加上漏-源电压VDS，总有一个 PN结处于反偏状态，漏 - 源极间没有导电沟道(没有电流流过)，所以这时漏极电流ID=0。

此时若在栅-源极间加上正向电压，即VGS>0，则栅极和硅衬底之间的SiO2绝缘层中便产生一个栅极指向P型硅衬底的电场，由于氧化物层是绝缘的，栅极所加电压VGS无法形成电流，氧化物层的两边就形成了一个电容，VGS等效是对这个电容充电，并形成一个电场，随着VGS逐渐升高，受栅极正电压的吸引，在这个电容的另一边就聚集大量的电子并形成了一个从漏极到源极的N型导电沟道，当VGS大于管子的开启电压VT(一般约为2V)时，N沟道管开始导通，形成漏极电流ID，我们把开始形成沟道时的栅-源极电压称为开启电压，一般用VT表示。

控制栅极电压VGS的大小改变了电场的强弱，就可以达到控制漏极电流ID的大小的目的，这也是MOS管用电场来控制电流的一个重要特点，所以也称之为场效应管。
