「10N65,12N65,20N65」MOS场效应管的分类和作用-壹芯微

型号：10N65(10A,650V) 12N65(12A,650V) 20N65(20A,650V)

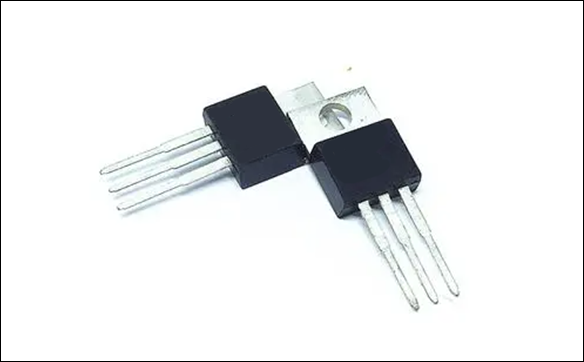

品牌：壹芯微|类型：场效应管MOSFET|封装：TO-220/TO-3PN|多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

MOS场效应管即金属-氧化物-半导体型场效应管，英文缩写为MOSFET（Metal-Oxide-Semiconductor Field-Effect-Transistor，即金属氧化物合成半导体的场效应晶体管），属于绝缘栅型。

一、什么是MOS场效应管

场效应管是只要一种载流子参与导电，用输入电压控制输出电流的半导体器件。有N沟道器件和P沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET之分。IGFET也称金属-氧化物-半导体三极管MOSFET。

MOS场效应管有加强型（Enhancement MOS 或EMOS）和耗尽型(MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

二、MOS场效应管分类

根据导电方式的不同，MOSFET又分增强型、耗尽型。所谓增强型是指：当VGS=0时，管子是呈截止状态；加上正确的VGS后，多数载流子被吸引到栅极，从而“增强”了该区域的载流子，形成导电沟道。耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。

以N沟道为例，它是在P型硅衬底上制成两个高掺杂浓度的源扩散区N+和漏扩散区N+，再分别引出源极S和漏极D。源极与衬底在内部连通，二者总保持等电位。电位方向是从外向里，表示从P型材料（衬底）指身N型沟道。当漏接电源正极，源极接电源负极并使VGS=0时，沟道电流（即漏极电流）ID=0。随着VGS逐渐升高，受栅极正电压的吸引，在两个扩散区之间就感应出带负电的少数载流子，形成从漏极到源极的N型沟道，当VGS大于管子的开启电压VTN（一般约为+2V）时，N沟道管开始导通，形成漏极电流ID。

MOS场效应管比较“娇气”。这是由于它的输入电阻很高，而栅-源极间电容又非常小，极易受外界电磁场或静电的感应而带电，而少量电荷就可在极间电容上形成相当高的电压（U=Q/C），将管子损坏。因此出厂时各管脚都绞合在一起，或装在金属箔内，使G极与S极呈等电位，防止积累静电荷。管子不用时，全部引线也应短接。在测量时应格外小心，并采取相应的防静电感措施。

三、MOS场效应管作用

①效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。

②效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。

③应管可以用作可变电阻。

④效应管可以方便地用作恒流源。

⑤效应管可以用作电子开关。

「10N65,12N65,20N65」采购优质国产二/三极管Mosfet选壹芯微(专注领域 专业品质)，国内知名功率半导体生产商，专业进口生产设备，芯片与技术源自台湾，完美替代进口品牌，页面右侧联系销售一线或工程师为您提供参数，选型，样品申请，规格书与技术支持，欢迎咨询
