基于LM1875组成的音频功率放大电路图文介绍|壹芯微

LM1875是美国国家半导体器件公司生产的音频功放电路，采用TO-220封装结构。该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率，在±30V电源8Ω负载获得30W的功率，内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。本文将介绍由LM1875组成的音频功率放大电路。

图1LM1875引脚排列图

1.LM1875特性

.输出功率高达30瓦

.AVO通常为90dB

.低失真：0.015%，1kHz，20W

-宽功率带宽：70kHz

.保护交流和直流对地

.带假释电路的热保护-高电流能力：4A

.宽电源范围16V-60V

.内部输出保护二极管

.94dB纹波抑制

2.单电源供电的音频功率放大电路

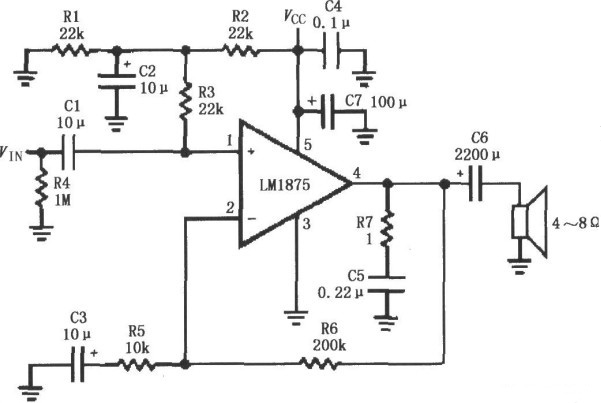

图2单电源供电的音频功率放大电路

如图2所示为LM1875单电源供电的音频功率放大电路。LM1875单电源供电与双电源供电的基本工作原理相同，不同之处在于：单电源供电时，采用R1、R2分压，取1/2VCC作为偏置电压经过R3加到1脚，使输出电压以1/2VCC为基准上下变化，因此可以获得最大的动态范围。

3.双电源供电音频功率放大电路

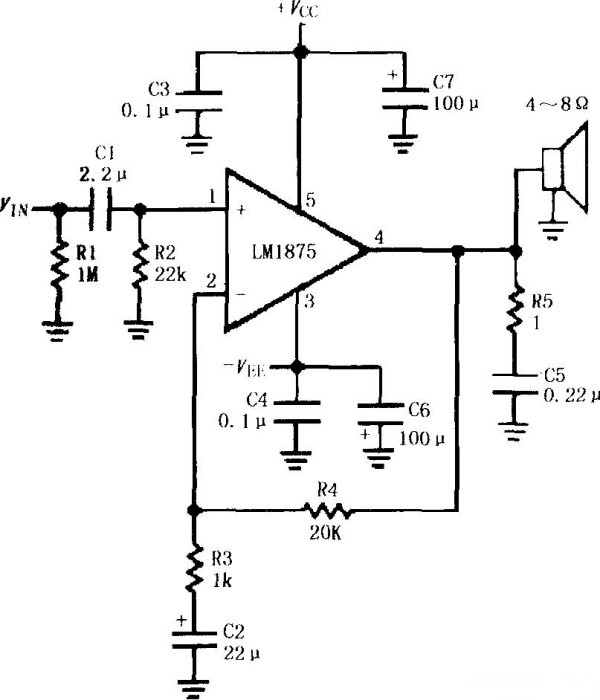

图3双电源供电音频功率放大电路

如图3所示为LM1875的双电源供电音频功率放大电路。输入信号VIN经过C1耦合到LM1875的1脚，功率放大后从4脚输出加到扬声器。R5、C5串联接在输出端用以抑制高频噪声。正电源VCC、负电源-VEE分别接在5脚和3脚，并且采用100μF电解电容与0.1μF小电容并联作为电源去耦滤波，其中0.1μF小电容主要滤除高频噪声。
