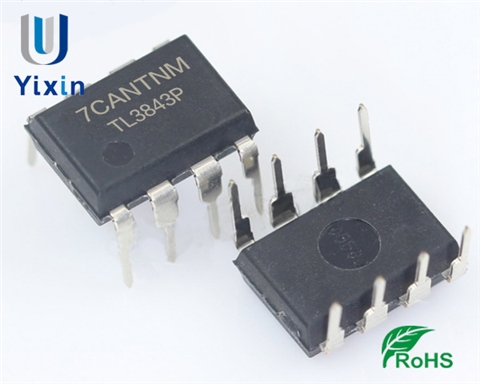

开关控制器TL3843参数

TL3843是一款广泛应用于电源管理系统的脉宽调制（PWM）控制器，特别适用于AC-DC和DC-DC转换器。这款芯片在电源设计中因其高效、稳定和灵活的特点而被广泛采用。

一、应用场景

1.开关电源：TL3843常用于开关电源的设计中，特别是离线式的AC-DC电源转换。由于其内置的高精度参考电压和误差放大器，它能够有效地控制输出电压，从而实现稳压输出。这使得TL3843非常适合在工业、通讯以及消费电子设备中使用。

2.DC-DC转换器：在DC-DC转换器应用中，TL3843的高频操作和精准的脉宽调制控制使其成为降压（Buck）、升压（Boost）和反激（Flyback）转换器的理想选择。其灵活的工作频率调节功能，可以根据不同的应用需求进行优化，满足各种电源设计的要求。

3.电池充电器：TL3843也被广泛用于设计智能电池充电器。由于其能够提供精确的电压和电流控制，这使得它在各种电池充电应用中都能实现高效的能量转换和稳定的充电过程，从而延长电池寿命并提高充电效率。

4.不间断电源（UPS）：在不间断电源系统中，TL3843能够有效地管理电能的转换和调节，确保在主电源中断时依然能够提供稳定的电力供应。这对于数据中心、医疗设备等对电源连续性要求较高的场景尤为重要。

5.太阳能逆变器：TL3843在太阳能逆变器中的应用也十分广泛。它可以控制太阳能电池板输出的直流电，通过高效的DC-AC转换，确保电力稳定地输送到电网或储能设备中。

二、参数特点

- 高频操作能力：TL3843支持高达500kHz的工作频率，这意味着它可以在较小的外部元件尺寸下实现高效的电源转换。这对于现代电子设备追求的小型化和高效率设计非常重要。

- 低启动电流：TL3843的启动电流非常低，通常在0.5mA左右。这使得它在启动阶段能够更快进入稳定工作状态，并减少了对启动电路的设计要求，有助于降低整体功耗。

- 高精度参考电压：TL3843内置了一个精准的5V参考电压源，精度通常在±1%以内。这一特性确保了输出电压的高稳定性，使其在各种环境下都能保持一致的性能表现。
