这就是一个可以进行加、减、积分、微分运算的放大器，里面是由多个三级管放大电路组成的。具有高输入电阻，这有啥好处?高输入电阻就是和信号源串联的时候，能从信号源分到的电压更多，减少输入的损耗。里面的构造可以进行大倍数的电压放大，输出电极与负载连的话，输出电阻低，损耗小。

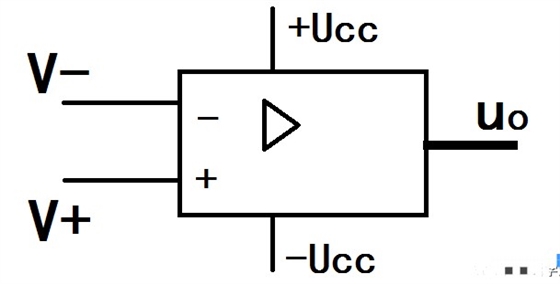

1.运算放大器的图形符号

上图中三角就是电流的方向，其中电压放大倍数为Ao 他有5个端子，作用是：

①+Ucc与-Ucc接正负直流电源，通常为+12V与-12V或者+15V与-15V。

②V+为同相输入端，信号从这进，输入输出波形同相。(同相可以理解形状一样)

③V-为反相输入端，信号从这进，输入信号和X轴一对称就是输出信号的波形。

2.运算放大器的电压转移特性

运算放大器

输入电压从0开始到+Uic或-Uic那两条黑色斜线，就是线性区，也就是固定的放大倍数。(比如放大10倍的运算放大器，输入1V输出就是10V，如果Uic=5V，就是说当输入超过5V比如6V 、7V他输出就不会放大10倍了，这样就不是固定比列放大了，说白了线性的实质意思就是固定比列放大)而输入电压超过线性区域的范围就是非线性区了，也成为饱和区，图上橘黄色的线。

图上Uom成为输出饱和电压。
