推挽电路 ，有人也叫图腾柱电路。

英文里叫push-push。这里先说这里 推和挽 针对的是电流，而不是电压。

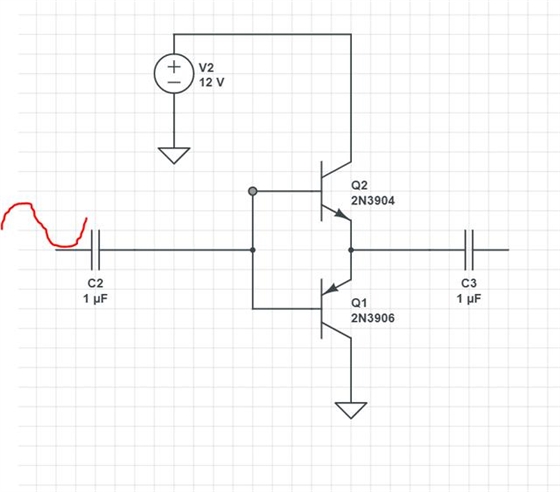

电路由NPN三极管接正电源，PNP接负电源。共同连接基极，这样当信号来临时，只会有一侧会被导通。

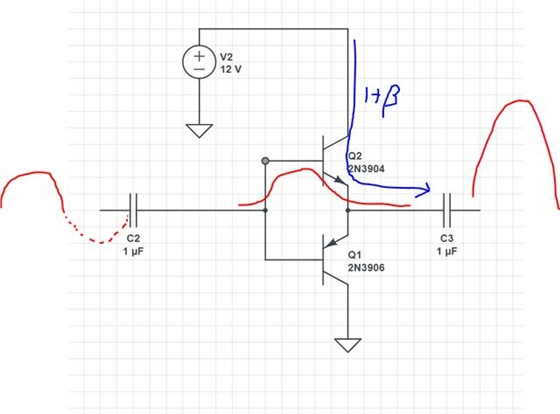

先分析正半周：

正电压加在基极，NPN管子导通，进而有一个1+β倍的电流流过CE，在输出产生一个和输入同频但是电流要大的多的信号。

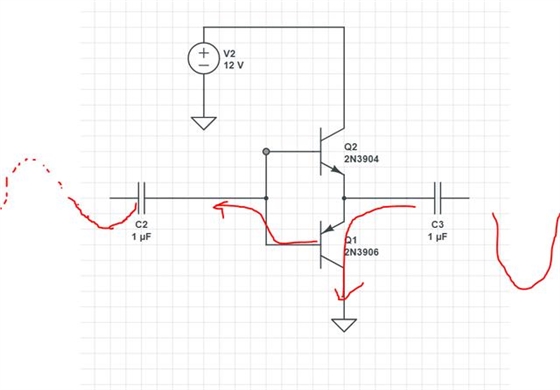

进入负半周，电流从右往左，下半部分导通，在输出产生一个更大的负向电流。

这样就实现了交流电流信号的放大功能。

到这里，其实推挽电流的大致原理就讲完了，下面简单举例一些应用场景：

音频功放：三极管推挽电路常用于音频功放电路中，可以实现音频信号的放大和输出。在推挽电路中，两个三极管交替工作，一个三极管将正半周信号放大输出，另一个三极管将负半周信号放大输出，从而实现了信号的放大和输出。

直流电机驱动器：三极管推挽电路也可以用于直流电机驱动器中，可以实现直流电机的正反转、调速等功能。推挽电路可以通过控制两个三极管的导通和截止，控制直流电机的转速和转向。
