三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

s9013三级管引脚图及参数

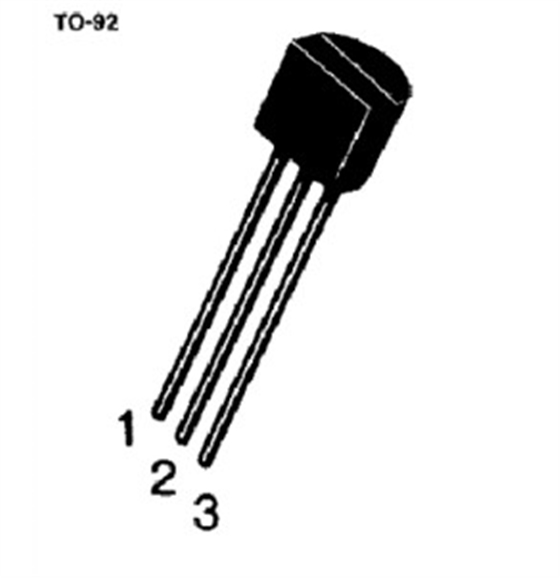

s9013三极管是一种小功率晶体三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。用下面这个引脚图（管脚图）表示：

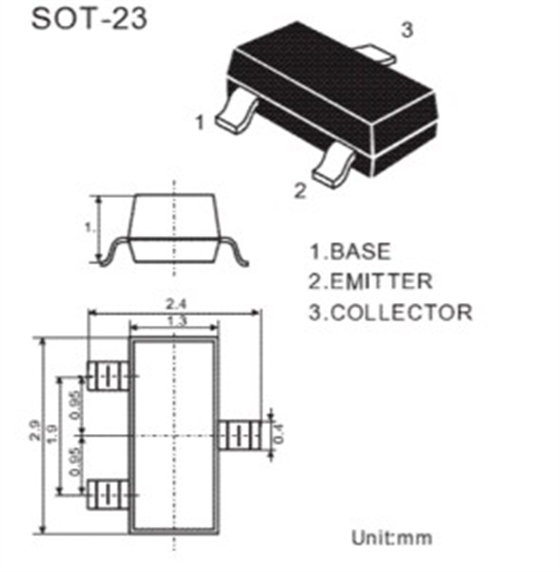

三极管之型号识别

1. 型号识别

我国三极管型号是“3A～3E”开头、美国是“2N”开头、日本是“2S”开头。目前市场上以2S开头的型号占多数。

欧洲对三极管的命名方法是用A或B开头（A表示锗管，B表示硅管），第二部分用C、D或F、L（C——低频小功率管，F——高频小功率管、D——低频大功率管、L——高频大功率管）；用S和U分别表示小功率开关管和大功率开关管；第三部分用三位数表示登记序号。例如，BC817表示硅低频小功率三极管（fT=200MHz），通用小信号放大三极管。还有一些三极管型号是由生产工厂自己命名的（厂标），是不标准的。例如，摩托罗拉公司生产的三极管是以M开头的。如在一个封装内带有两个偏置电阻的NPN三极管，其型号为MUN2211T1，相应的PNP三极管为MUN2111T1（型号中T1也是该公司的后缀）。

一些塑封封装尺寸较大的管子，如D-PAK封装，由于顶面面积小，往往将日本型号中的2S省略。如2SC2712，打印为C2712；2SA562打印为A562，等等。
