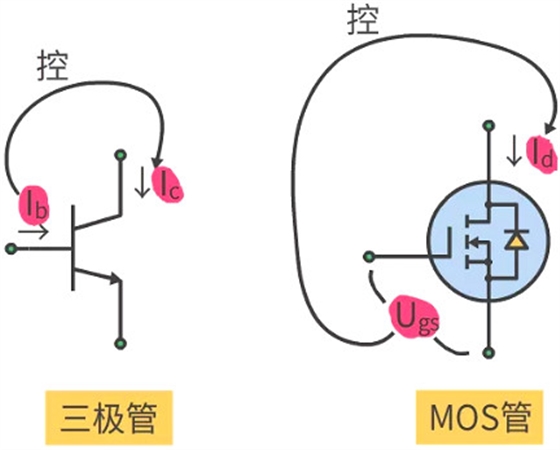

MOS管输出特性曲线详解，我们知道，三极管是利用Ib的电流去控制电流Ic的，所以说三极管是电流控制电流的器件。

而MOS管是利用Ugs的电压去控制电流Id的，所以说MOS管是电压控制电流的器件。对于N沟道增强型的MOS管，当Ugs>Ugs(th)时，MOS就会开始导通，如果在D极和S极之间加上一定的电压,就会有电流Id产生。

在一定的Uds下，D极电流Id的大小是与G极电压Ugs有关的。我们先来看一下MOS管的输出特性曲线，MOS管的输出特性可以分为三个区：截止区、恒流区、可变电阻区。

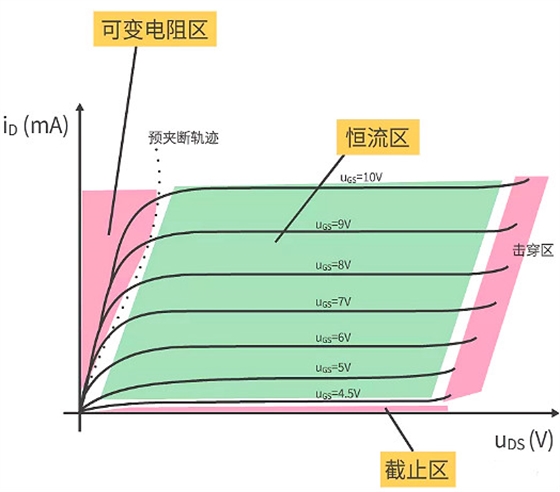

MOSFET输出特性曲线

截止区：当满足Ugs

截止区在输出特性最下面靠近横坐标的部分，表示MOS管不能导电，处在截止状态。截止区也叫夹断区，在该区时沟道全部夹断，电流Id为0，管子不工作。

恒流区：当满足Ugs≥Ugs(th)，且Uds≥Ugs-Ugs(th)，MOS管进入恒流区。

恒流区在输出特性曲线中间的位置，电流Id基本不随Uds变化，Id的大小主要决定于电压Ugs，所以叫做恒流区，也叫饱和区，当MOS用来做放大电路时就是工作在恒流区（饱和区）。
