LED恒流源电路图

作为大功率电源家族的新成员之一，LED恒流驱动电源是国内照明、家居等领域中的应用新星，对电路设计的可靠性要求也非常高。在今天的文章中，我们将会就一种高效、安全的LED恒流驱动大功率电源的电路设计过程进行详解和分析。

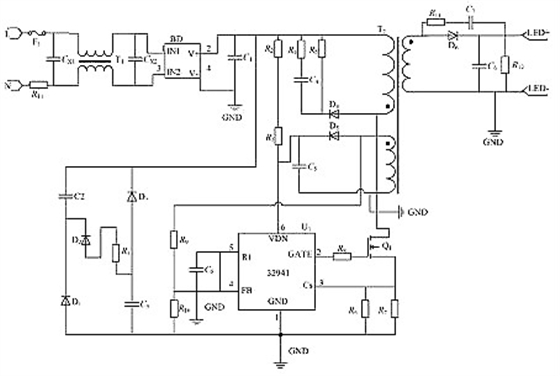

在该LED大功率电源的设计方案中，其电源主电路的设计图如下图图1所示：

图1 LED恒流驱动大功率电源电路图

隔离反激式开关电源电路设计

在了解了这一LED恒流驱动电源的电路图后，接下来我们首先来看一下在该电源方案的设计中，应该如何进行隔离反激式开关电源电路的设计。在该大功率电源的设计方案中，隔离反激式电源的拓扑结构典型电路如图2所示。从图2中可以看到，当开关管VT1导通时，高频变压器T一次绕组的感应电压为上正下负，由于变压器的初级绕组和次级绕组的同名端相反，此时次级绕组的整流二极管VD1处于截止状态，初级绕组储存能量。当开关管VT1截止时，变压器初级绕组储存的能量通过次级绕组和VD1。整流和电容C1，滤波后向负载输出。

从这种隔离反激式开关电源电路的运行模式中可以得出结论，电源变压器在这个电路中有两个作用，即：当开关管导通时，变压器储存能量。当开关管截止时，变压器通过磁芯将能量传递给次级绕组，供给负载。这种拓扑结构的输出功率一般在100w以内，且有较好的电压调整率，如果需要精密控制输出电流，可以在输出回路串联采样电阻通过光耦反馈实现初级绕组和次级绕组的隔离。

图2 隔离反激式开关电源电路
