基于虚断与虚短的基本运放电路分析

从虚断，虚短分析基本运放电路

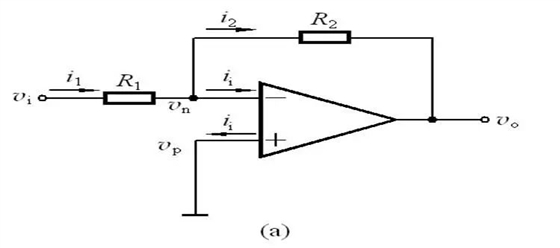

1反相放大电路

图中运放的同向端接地Vp=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。

I1 = （Vi - V-）/R1 ................一个

I2 = （V- - Vout）/R2 ............b

V- = V+ = 0 .......................c

I1 = I2d

求解上面的初中代数方程得Vout = (-R2/R1)*Vi

这就是我们平时所说的反向放大器的输入输出关系式了。

既然讲到了反相放大电路，很容易想到应该会有同相放大电路，那我们接着来看看同相放大电路又是怎么样的吧。

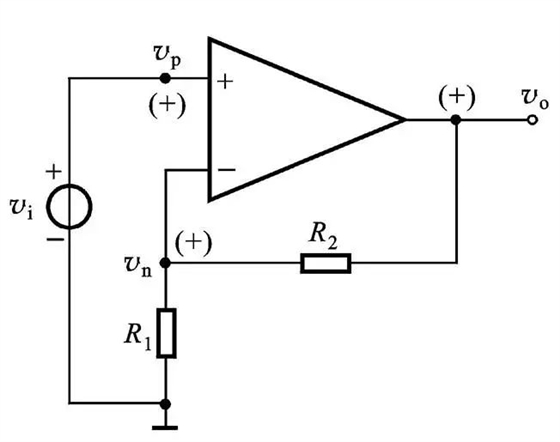

2同相放大电路
