积分电路和微分电路的工作原理介绍

积分电路

积分电路就是如下图的低通滤波电路，只是当VIN输入一个方波信号而且方波宽度tw远小于时间常数τ时就出现了积分效果。 通常，当τ≥3tw时就满足条件了。

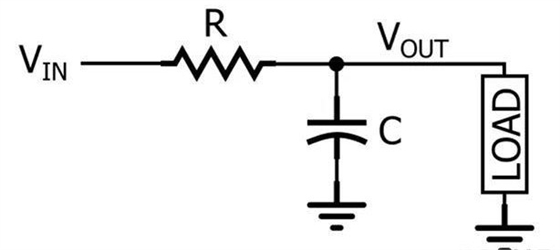

RC低通滤波电路

（a）t=t1时刻，UI由0跳变到Um，由于电容两端电压不能突变，故UC=0，输出UO=UC=0。

（b）在t1～t2期间，输入电压UI= Um保持不变，电容C被充电， UC按指数规律上升。 由于电路的时间常数τ很大（τ≥tw），所以充电速度特别慢，在t1～t2期间， UC的上升仅仅是充电过程的开始一小段，可以近似认为线性增长，如下图中AB段所示。 可能有人就会问，τ

（c）当t= t2时，UI从Um下跳到0，相当于输入端短路，电容C通过电阻R开始放电，输出电压下降，直到下一个矩形脉冲的到来。

RC积分电路的工作特点是输入矩形脉冲的稳定部分，输出电压有明显的变化，而在输入矩形脉冲的跳变时刻，输出电压保持不变。 它对输入脉冲信号起到“突出恒定量，压低变化量”的作用。

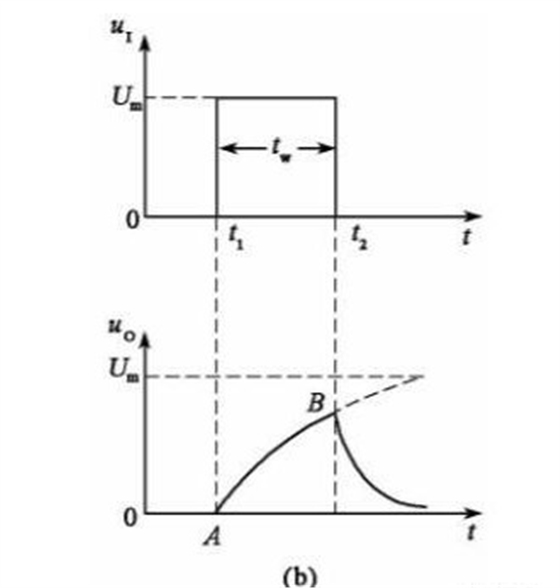

积分电路工作波形图

微分电路

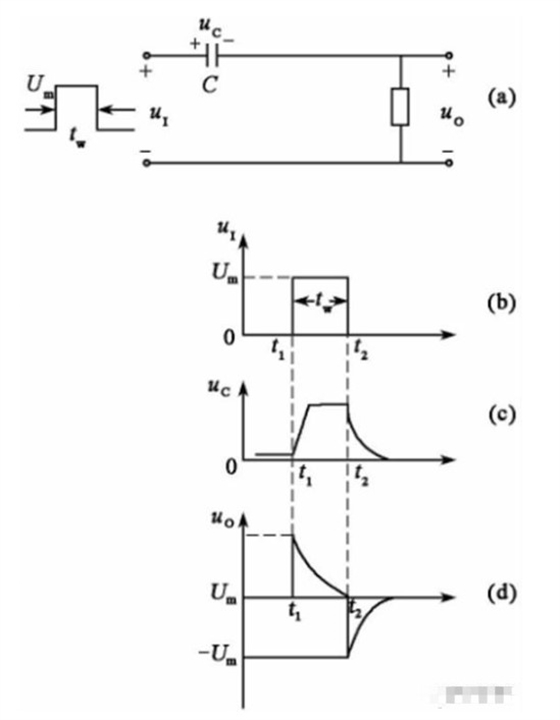

微分电路工作波形图

积分电路就是上图（a）的高通滤波电路，只是当Ui输入一个方波信号而且方波宽度tw远大于时间常数τ时就出现了微分效果。 通常，当τ≤1/5 tw时，可以满足条件了。
