光控开关该如何设计的原理图介绍

光控开关原理图(一)

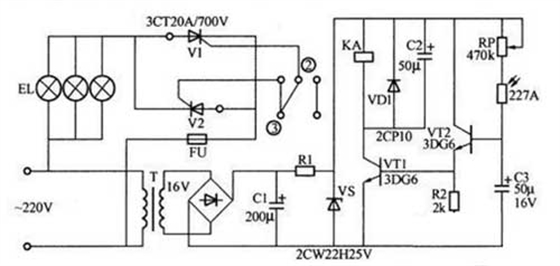

光控开关电路如下图，主要特点是白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。

白天在较强光照下，光导管227A(一种光敏电阻)两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。

夜幕降临时，随着光照强度下降，光导管227A的阻值不断增加，最终可达1MΩ左右，VT1因基极电流太小而截止，VT1也相应截止，继电器KA失电释放，常闭触电②、③闭合，晶闸管V1、V2因其两控制相连而处于双向导通状态，电源被接通，照明灯亮。

图中，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。而当光亮强度在临界点附件缓慢变化时，易引起继电器颤动而使灯光闪动，C2可以过滤掉脉冲电流，避免照明灯闪亮。

光控开关原理图(二)

5V电源，5V继电器，三极管，光敏电阻，滑变做个光控开关控制继电器工作电路。

光控开关原理图(三)

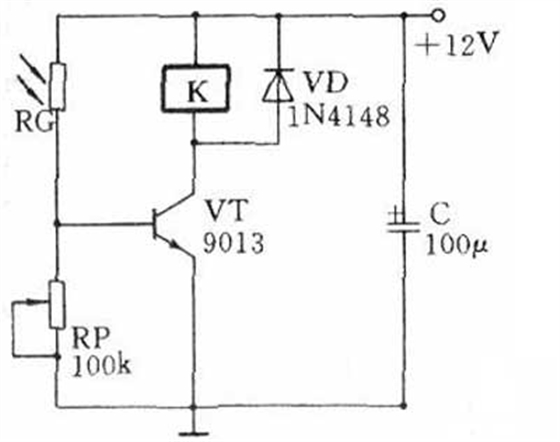

上图是一个简单的亮通开关。RP为光控阈值调节电位器，通过它可调节光控灵敏度(下面几个电路均相同)。白天光线较强，光敏电阻器RG呈低阻值，三极管VT导通，继电器K吸合，其常开触点闭合，接通被控电器工作。夜间，光线较暗，RG呈高电阻，VT截止，K释放，被控电器停止作。

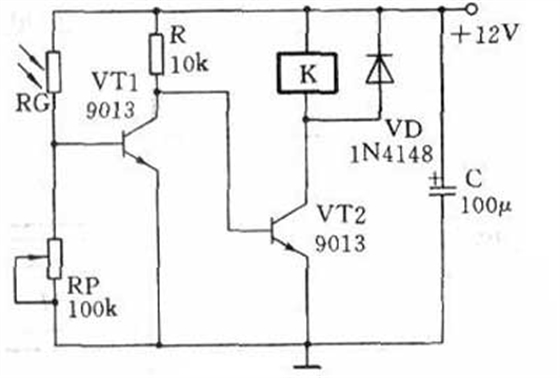

上图为典型的暗通开关，它利用VT2反相原理将原来的亮通改为暗通。白天RG呈低电阻，VT1导通，其集电极输出低电平，故VT2截止，K不动作。当夜间光线较暗时，RG呈高电阻，VT1截止，其集电极输出高电平，VT2导通，K吸合动作，从而实现暗通的操作。

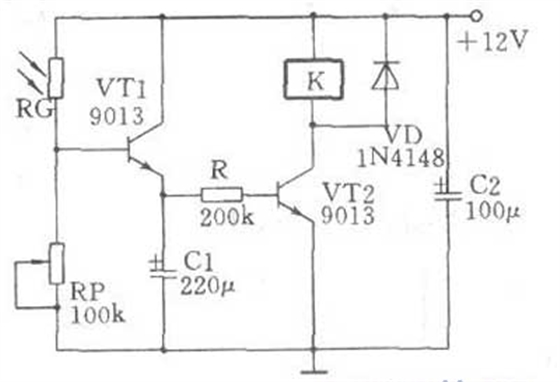

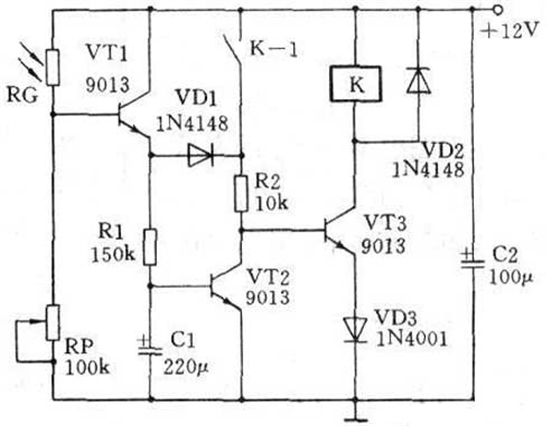

上述两电路，如果将光敏电阻器RG与电位器RP位置互换，则亮通就变为暗通，暗通则变为亮通。上图是一个实用的光控延迟开关，工作条件是：需要为RG外面制作一个遮光筒，这样平时无论外面光线强弱如何，只要无直射光线射入遮光筒，RG均无强光照射而呈高电阻。图3—图5电路均有此要求。电路工作过程是：平时RG为高电阻，VT1截止，VT2也同样截止，K不动作。当用手电筒或激光笔对准遮光筒里的RG照射一下，RG立刻呈低电阻，VT1导通，因VT1导通时其等效电阻很小，C1很快充满电荷，VT2也导通，K吸合，被控电器工作。停止光照后，VT1虽恢复截止，但Cl所储存的电荷可通过R向VT2发射结放电，仍能维持VT2保持导通态。Cl电荷随放电逐渐减少，当不足以维持VT2导通时，VT2即截止，K释放，被控电器停止工作。电路延迟时间主要由R与C】放电时间常数决定，但VT2的B值对延迟时间影响很大，若B值较小，就限制了R的取值，故要求p值在200以上，VT2最好能采用达林顿复合管。
