共集电极放大电路的负载能力介绍

共集电极放大电路的负载能力介绍

带负载能力指，在外接负载后，输出电压或电流的大小不受影响的能力。例如：功放电路外接一个负载，假设功放此时提供的电压是5v，最大的输出电流是1A，我们测量负载两端的电压，看负载两端的电压是不是稳定在5v，如果是，则说明这个功放电路可以驱动这个负载工作，如果不能稳定在5v，则说明功放电路带不动这个负载！

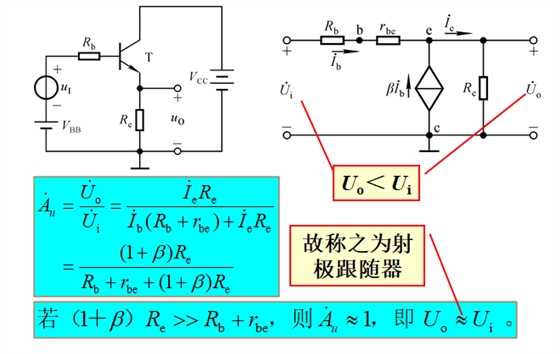

本文以共集电极放大电路为例：

从上图可以看到，共集电极放大电路的输出电阻比较小。

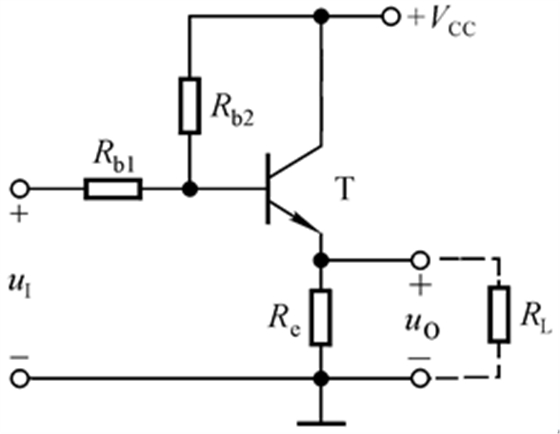

在输出电路加上负载RL以后，要判断这个电路的负载能力强不强，只要判断这个负载会不会给原来的电路带来比较大的变化。

我们知道，两个电阻并联以后：

我们可以认为，R1是原电路的输出电阻Ro，R2是负载RL，因为R0比较小，所以当负载RL比较大的时候，并联后的总电阻还是接近于R0；只有当RL比较小的时候，才能对并联后的总电阻产生较大的影响。因此，我们认为，共集电极放大电路具有外接较小的负载电阻RL的能力，也就是负载能力较强。
