二极管包络检波电路原理解析

二极管包络检波电路原理解析

什么是检波电路？

从高频调幅信号中取出原调制信号的过程成为振幅解调，或振幅检波，简称检波。检波电路的特点是检波效率高、失真小、输入电阻较高。

检波电路主要分为包络检波电路、同步检波电路。前者的检波输出电压直接反映高频调幅信号的包络变化规律，适用普通调幅波的检波。后者适用三种条幅博的检波，但通常用于解调DSB、SSB。

二极管包络检波的工作原理

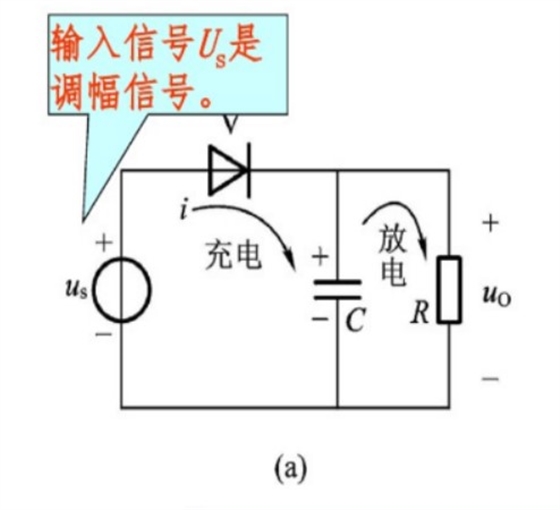

二极管包络检波电路的工作原理如图所示：

它要求输入信号的幅度在0.5V以上，为大信号检波器。

当满足Usm》0.5V，RC》》（1/Wc），R》》rD时，可认为U0约等于Usm。

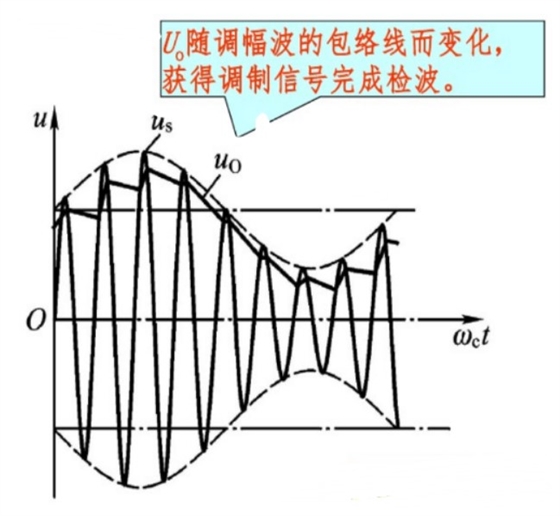

而U0的大小与输入电压的峰值接近相等，所以二极管包络检波电路也叫作包络峰值检波器。
