采样保持电路图介绍

采样保持电路(采样/保持器)又称为采样保持放大器。当对模拟信号进行A/D转换时，需要一定的转换时间，在这个转换时间内，模拟信号要保持基本不变，这样才能保证转换精度。采样保持电路即为实现这种功能的电路。

采样保持电路图设计(一)

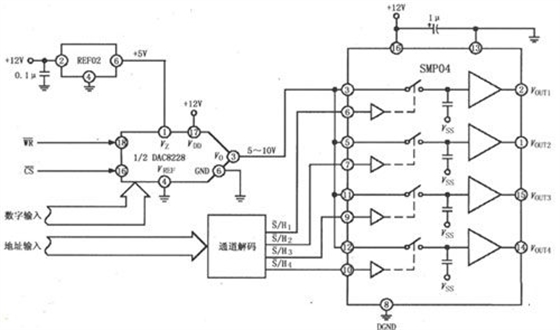

采样保持放大器SMP04用做多路输出选择器电路图

如图所示为SMP04用做多路输出选择器，与解码器、D/A转换器构成的四路数字-模拟转换电路。数字信号输入模数转换器DAC8228，输出产生5～10V模拟电压送副SMP04，地址输入通道解码器，不同的地址解码后分别控制四路开关，以分别输出四模拟信号。采用DAC8228产生DAC电压输出可以使电路得以最大的简化。为了将输出电压干扰减小到最小，在采样信号被确认之前，必须保证有5μs的最后电压建立时间。每一个采样保持放大器必须在每一秒钟或更低时问刷新一次，以确保输出电压下降率不超过10mV或1/2LSB(最小有效位)。

采样保持电路图设计(二)

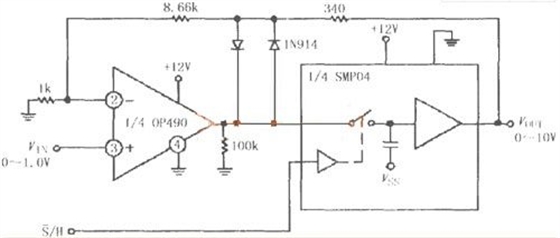

如图所示为由SMP04与运放构成的增益为10的采样保持放大电路。电路中将SMP04置于运放OP490的反馈回路中，当S非/H=0时，SMP04内部开关闭合，运放OP490的反馈回路接通，电路增益由运放本身及反馈电阻决定，图中增益设置为10，输出端输出放大后的采样电压。当S非/H=1时，SMP04内部开关断开，运放OP490反馈回路也无法形成，输出端输出保持在内部保持电容上最近一次的采样电压，且不受输入端信号影响。运放输出端的两个二极管1N914起钳位作用，防止当SMP04保持状态时造成运放饱和。

采样保持电路图设计(三)

lf398峰值采样保持电路

1.lf398的峰值保持电路

图1：峰值保持电路原理图

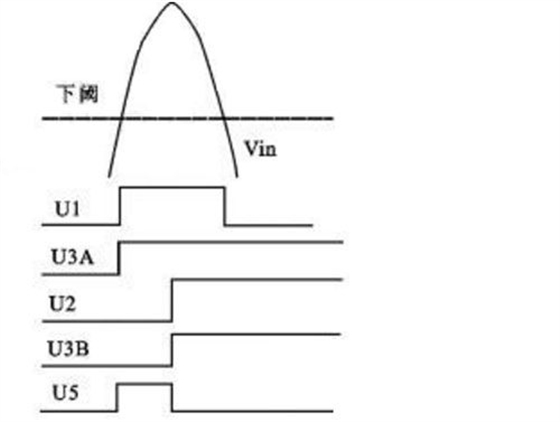

峰值保持电路探测核脉冲幅度信号并在脉冲峰值时刻通知保持峰值，同时向单片机提出中断申请信号，使单片机响应中断启动A/D转换;转换结束后单片机使采样保持器复原为采样状况，实现系统的逻辑控制。峰值保持电路原理图如图1所示。U4是芯片LF398，它是美国国家半导体公司研制的集成采样保持器。它只需外接一个保持电容就能完成采样保持功能，其采样保持控制端可直接接于TTL，CMOS逻辑电平。
