壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,n沟道结型场效应管型号工作原理与结构,请看下方

Ugs对导电沟道和D i 的控制作用：

当Ugs= 0时，导电沟道未受任何电场的作用，导电沟道最宽，当外加Uds 时，D i 最大；当Ugs由零向负值增大时，在GS u 的反向偏置电压作用下，耗尽层将加宽，导电沟道变窄，沟道电阻增大，

外加Uds 时， D i 将减小；当│ Ugs│＝ U gs(off) 时，两侧的耗尽层在中间完全合拢，导电沟道被夹断；相应的栅－源极之间的电压称为夹断电压Ugs(off)  。可见，改变Ugs的大小可以有效控制导电沟道电阻的大小。

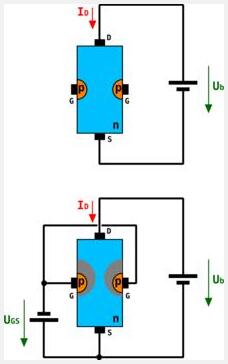

n沟道结型场效应管结构

n沟道结型场效应管由一个被一个p型掺杂（阻碍层）环绕的n型掺杂组成。在n型掺杂上连有汲极（也称漏极，来自英语Drain，因此也称D极）和源极（来自英语Source，因此也称S极）。从源极到汲极的这段半导体被称为n通道。p区连有闸极（也称栅极，来自英语Gate，因此也成为G极）。这个极被用来控制结型场效应管，它与n通道组成一个pn二极管，因此结型场效应管与金属-氧化物-半导体场效应管类似，只不过在金属-氧化物-半导体场效应管中不是使用pn结，而是使用肖特基结（金属与半导体之间的结），在原理上结型场效应管与金属-氧化物-半导体场效应管是完全一样的。

n沟道结型场效应管

1、产品简介

设计生产的超结场效应管用先进的耐压原理和优化的设计结构，全新600~900V系列产品为系统应用提供充足的耐压余量，简化系统设计难度，提高系统可靠性，满足客户对高耐压、低导通内阻和高效超结MOSFET的需求。

2、产品特点

（1）更高耐压为系统设计和应用提供更充足余量

（2）更低的导通电阻，利于降低导通损耗

（3）极低的栅极电荷，提供更快的开关速度

（4）同规格下更小的封装体积，使系统更轻便

（5）雪崩能力测试，确保产品质量可靠

3、应用领域

（1）正激电路

（2）准谐振反激电路

（3）适配器

（4）太阳能逆变器

（5）工业整流

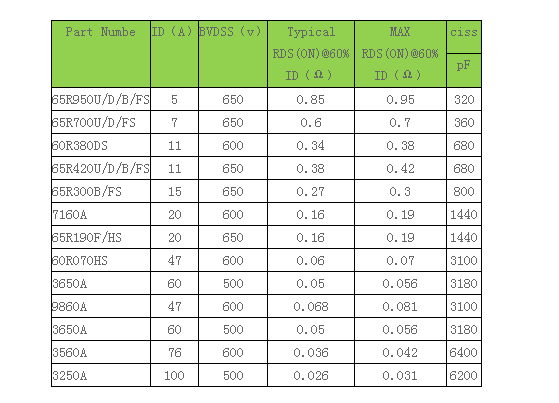

n沟道结型场效应管型号

壹芯微科技针对二三极管作出了良好的性能测试，应用各大领域，如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
