可控硅控制电路的可调电压插座与混合调光器介绍

返回列表来源:壹芯微 发布日期 2023-01-07 浏览:-

1:可调电压插座

电路如图,可用于调温(电烙铁)、调光(灯)、调速(电机),使用时只要把用电器的插头插入插座即可,十分方便。

V1为双向二极管2CTS,V2为3CTSI双向可控硅,调节RP可使插座上的电压发生变化。

2:简易混合调光器

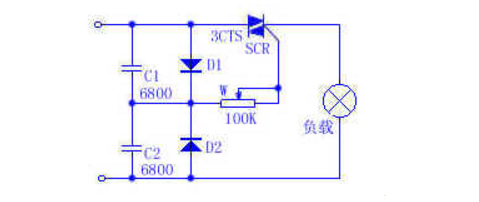

根据电学原理可知,电容器接入正弦交流电路中,电压与电流的最大值在相位上相差90°。根据这一原理,把C1和C2串联联接,并从中间取出该差为我所用,这比电阻与电容串联更稳定。电路中,D1和D2分别对电源的正半波及负半波进行整流,并加到A触发和C1或C2充电。进一步用W来改变触发时间进行移相,只要调整W的阻值,就可达到改变输出电压的目的。D1和D2还起限制触发极的反相电压保护双向可控硅的作用。
