开关电源模块技术发展中的几个要点知识普及

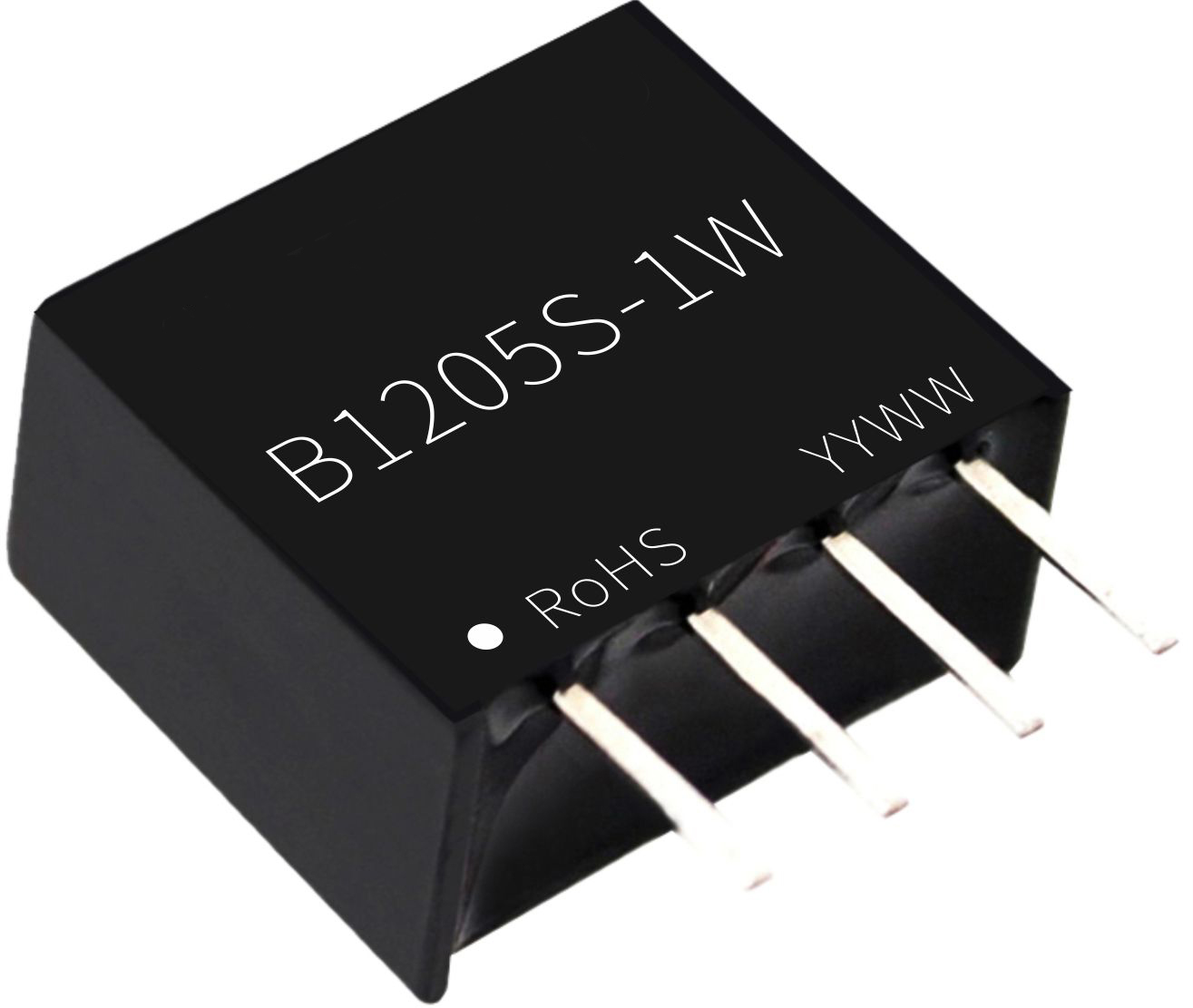

开关电源模块一直是电子行业里非常热门的技术，而它的发展趋势又是大家必须时刻关注的问题，不然一不留神就会跟不上技术发展的步伐。下面简单说下开关电源模块技术发展中的几个要点。

要点一：功率半导体器件性能

例如1998年Infineon公司推出冷mos管，它采用超级结（Super-Junction）结构，又称超结功率 MOSFET。工作电压600V～800V，通态电阻几乎降低了一个数量级，仍保持开关速度快的特点，是一种有发展前途的高频功率半导体电子器件。

IGBT刚出现时，电压、电流额定值只有600V、25A，很长一段时间内，耐压水平限于1200V～1700V。经过长时间的探索研究和改进，现在IGBT的电压、电流额定值已分别达到3300V/1200A和4500V/1800A，高压IGBT单片耐压已达到6500V。一般IGBT的工作频率上限为20kHz～40kHz，基于穿通（PT）型结构应用新技术制造的IGBT，可工作于150kHz（硬开关）和300kHz（软开关）。IGBT的技术进展实际上是通态压降，快速开关和高耐压能力三者的折中。随着工艺和结构形式的不同，IGBT在20年历史发展进程中，有穿通（PT）型、非穿通（NPT）型、软穿通（SPT）型、沟漕型和电场截止（FS）型等几种类型。

碳化硅SiC是功率半导体器件晶片的理想材料，其优点是禁带宽、工作温度高（可达600℃）、热稳定性好、通态电阻小、导热性能好、漏电流极小、PN结耐压高等，有利于制造出耐高温的高频大功率半导体电子元器件。

要点二：开关电源模块功率密度

提高开关电源模块的功率密度，使之小型化、轻量化，是人们不断努力追求的目标。电源的小型化、减轻重量对便携式电子设备尤为重要。使开关电源模块小型化的具体办法有高频化，为了实现电源高功率密度，必须提高PWM变换器的工作频率、从而减小电路中储能元件的体积重量。

或是应用压电变压器，应用压电变压器可使高频功率变换器实现轻、小、薄和高功率密度。压电变压器利用压电陶瓷材料特有的电压-振动，变换和振动-电压，变换的性质传送能量，其等效电路如同一个串并联谐振电路，是功率变换领域的研究热点之一。

为了减小电力电子设备的体积和重量，必须设法改进电容器的性能，提高能量密度，并研究开发适合于电力电子及模块电源系统用的新型电容器，要求电容量大、等效串联电阻ESR小、体积小等。

要点三：高频磁与同步整流技术

电源系统中应用大量磁元件，高频磁元件的材料、结构和性能都不同于工频磁元件，有许多问题需要研究。对高频磁元件所用磁性材料有损耗小，散热性能好，磁性能优越等要求。适用于兆赫级频率的磁性材料为人们所关注，纳米结晶软磁材料也已开发应用。高频化以后，为了提高开关电源模块的效率，必须开发和应用软开关技术。对于低电压、大电流输出的软开关变换器，进一步提高其效率的措施是设法降低开关的通态损耗。例如同步整流SR技术，即以功率MOS管反接作为整流用开关二极管，代替萧特基二极管（SBD），可降低管压降，从而提高电路效率。

要点四：分布电源结构

分布电源系统适合于用作超高速集成电路组成的大型工作站、大型数字电子交换系统等的电源。其优点是可实现DC-DC变换器组件模块化，容易实现N+1功率冗余，易于扩增负载容量，可降低48V母线上的电流和电压降。容易做到热分布均匀、便于散热、设计，瞬态响应好，可在线更换失效模块等。现在分布电源系统有两级结构和三级结构两种类型。

要点五：PFC变换器

由于AC-DC变换电路的输入端有整流元件和滤波电容，在正弦电压输入时，单相整流电源供电的电子设备，电网侧（交流输入端）功率因数仅为0.6～0.65。采用PFC（功率因数校正）变换器，网侧功率因数可提高到0.95～0.99，输入电流THD小于10%。既治理了电网的谐波污染，又提高了电源的整体效率。这一技术称为有源功率因数校正APFC，单相APFC国内外开发较早，技术已较成熟。三相APFC的拓扑类型和控制策略虽然已经有很多种，但还有待继续研究发展。

一般高功率因数AC-DC开关电源模块，由两级拓扑组成，对于小功率AC-DC开关电源模块来说，采用两级拓扑结构总体效率低、成本高。如果对输入端功率因数要求不特别高时，将PFC变换器和后级DC-DC变换器组合成一个拓扑，构成单级高功率因数AC-DC开关电源模块，只用一个主开关管，可使功率因数校正到0.8以上，并使输出直流电压可调，这种拓扑结构称为单管单级即S4PFC变换器。

要点六：电压调节器模块VRM

电压调节器模块是一类低电压、大电流输出DC-DC变换器模块，向微处理器提供电源。现在数据处理系统的速度和效率日益提高，为降低微处理器IC的电场强度和功耗，必须降低逻辑电压，新一代微处理器的逻辑电压已降低至1V，而电流则高达50A～100A，所以对VRM有输出电压很低、输出电流大、电流变化率高、快速响应等要求。

要点七：全数字化控制

电源的控制已经由模拟控制，模数混合控制，进入到全数字控制阶段。全数字控制是一个新的发展趋势，已经在许多功率变换设备中得到应用，但是过去数字控制在DC-DC变换器中用得较少。近年来，电源的高性能全数字控制芯片已经开发，费用也已降到比较合理的水平，欧美已有多家公司开发并制造出开关变换器的数字控制芯片及软件。全数字控制的优点是数字信号与混合模数信号相比可以标定更小的量，芯片价格也更低廉。对电流检测误差可以进行精确的数字校正，电压检测也更精确，可以实现快速，灵活的控制设计。

要点八：电磁兼容性

高频开关电源模块的电磁兼容EMC问题有其特殊性，功率半导体开关管在开关过程中产生的di/dt和dv /dt，引起强大的传导电磁干扰和谐波干扰。有些情况还会引起强电磁场（通常是近场）辐射，不但严重污染周围电磁环境，对附近的电气设备造成电磁干扰，还可能危及附近操作人员的安全。同时电力电子电路（如开关变换器）内部的控制电路也必须能承受开关动作产生的EMI及应用现场电磁噪声的干扰。上述特殊性再加上EMI测量上的具体困难，在电力电子的电磁兼容领域里，存在着许多科学的前沿课题有待人们研究。近几年研究成果表明，开关变换器中的电磁噪音源，主要来自主开关器件的开关作用所产生的电压、电流变化。变化速度越快，电磁噪音越大。

要点九：设计和测试技术

建模、仿真和CAD是一种新的设计工具。为仿真电源系统，首先要建立仿真模型，包括电力电子器件、变换器电路、数字和模拟控制电路以及磁元件和磁场分布模型等，还要考虑开关管的热模型、和EMC模型等。各种模型差别很大，建模的发展方向是数字-模拟混合建模、混合层次建模以及将各种模型组成一个统一的多层次模型等。

模块电源系统的CAD包括主电路和控制电路设计、元器件选择、参数最优化、磁设计、热设计、EMI设计和印制电路板设计、预估、计算机辅助综合和优化设计等。用基于仿真的专家系统进行电源系统的CAD，可使所设计的系统性能最优，减少设计制造费用，并能做可制造性分析，是仿真和CAD技术的发展方向之一。此外电源系统的热测试、EMI测试等技术的开发、研究与应用也是应大力发展。

要点十：系统集成技术

电源设备的制造特点是非标准件多、劳动强度大、设计周期长、成本高等，而用户要求电源厂家生产的电源产品更加实用、更轻小、成本更低等。这些情况使模块电源厂家承受巨大压力，迫切需要开展高集成电源模块的研究开发，使电源产品的标准化、模块化、可制造性、规模生产、降低成本等目标得以实现。实际上，在电源集成技术的发展进程中，已经经历了电力半导体器件模块化，功率与控制电路的集成化，集成无源元件（包括磁集成技术）等发展阶段。近年来的发展方向是将小功率电源系统集成在一个芯片上，可以使电源产品更为紧凑，体积更小，也减小了引线长度，从而减小了寄生参数。在此基础上，可以实现一体化，所有元器件连同控制保护集成在一个模块中。
