基于TL431的可调直流稳压电源电路介绍

TL431是一种并联稳压集成电路，基本电路及高精度可调直流稳压电源电路。

TL431在很多应用中可以用它代替齐钠二极管，例如，数字电压表，运放电路、可调压电源、开关电源等。其性能好，价格低，因此广泛应用于各种稳压电路中。

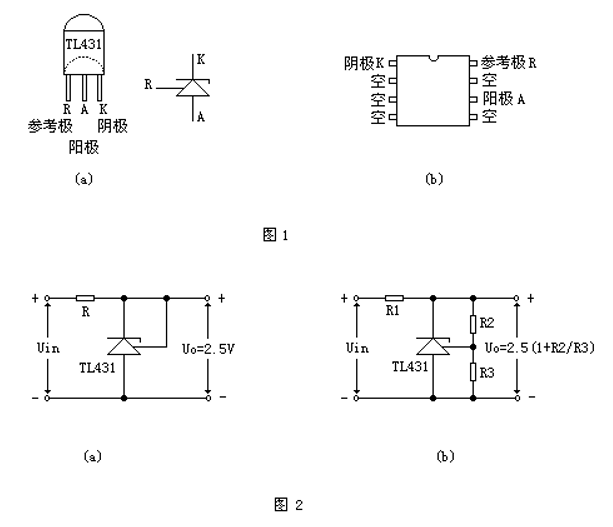

TL431其封装形式与塑封三极管9013等相同，如图1a所示。同类产品还有图1d所示的双直插外形的。如下图1

TL431可等效为一只稳压二极管，基本连接方法如图2所示。图2a可作2.5基准源，图2b作可调基准源，电阻R2和R3输出电压的电系为: Uo十2.5(1十R2/R3)Ⅴ。

TL431集成片的主要参数为: 1.最大输出电压为37v，2.最大工作电流150mA，3.内基准电压2.5v，4.输出电压范围为2.5v一30v。其个小，能力大。

下面2例TL431集成电路应用的精准稳压源电路，如图3，图4

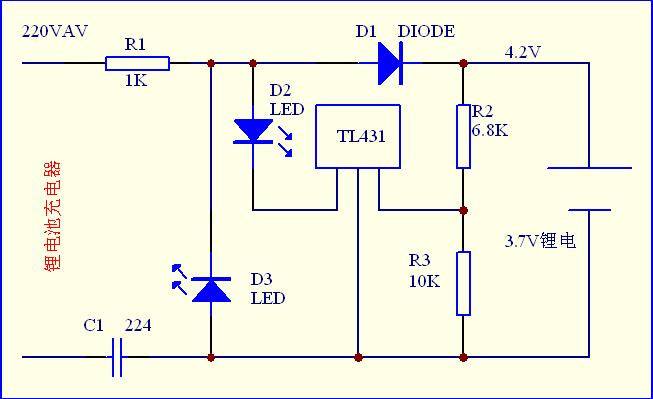

图3，3.7v锂电池充电电路

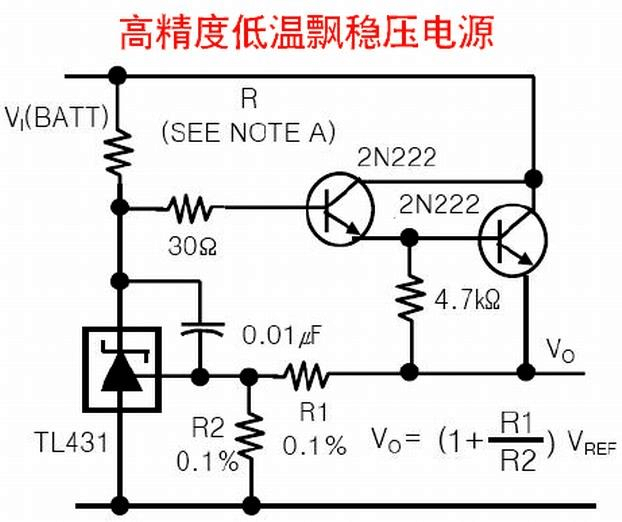

图4，高精度低温飘稳压电源

TL431集成电路个小价廉，做各种稳压电源和数字电压表电路简单而又精准、实效。
