EMOSFET-增强型MOSFET工作原理图符号-结构及特性知识

尽管DE-MOSFET在特殊应用中很有用，但它并没有得到广泛的应用。然而，它在历史上发挥了重要作用，因为它是向E模式MOSFET发展的一部分，这种器件彻底改变了电子工业。电子mosfet在数字电子学和电子学中已经变得非常重要。如果没有电子mosfet，现在如此普遍的个人电脑(pc)将不存在。

EMOSFET的结构：

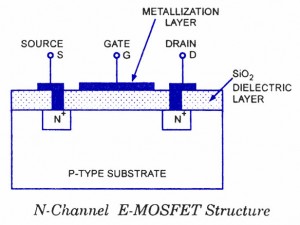

N通道增强型MOSFET的结构图

该图显示了N沟道E-MOSFET的结构。DE-MOSFET结构与E-MOSFET结构之间的主要区别，正如我们从下面给出的图中看到的那样，E-MOSFET基板一直延伸到二氧化硅（SiO 2），并且在源极和漏极之间没有掺杂通道和排水管。当向其施加正栅极 - 源极电压V GS时，通道在这些mosfet中被电诱导。

EMOSFET的操作：

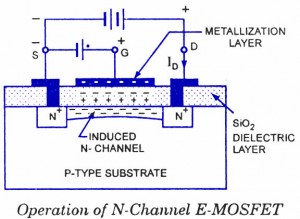

EMOS管工作原理图

顾名思义，该MOSFET仅在增强模式下工作，并且没有耗尽模式。它仅在大的正栅极电压下工作。当栅极 - 源极电压V GS = 0 时它不导通。这就是为什么它被称为正常关闭MOSFET的原因。在这些MOSFET中，只有当V GS超过V GST [栅极 - 源极阈值电压] 时，才会漏出电流I D流。

当相对于源极施加正电压的漏极时，没有电势施加到栅极两个N区域和来自两个PN结的一个P衬底，其中两个PN结连接到背负的P衬底的电阻。因此，一个非常小的漏极电流，即反向漏电流流动。如果P型衬底现在连接到源极端子，则源极衬底结上的电压为零，并且-漏极 - 衬底结保持反向偏置。

当栅极相对于源极和衬底形成为正时，衬底内的负（即少数）电荷载流子被吸引到正栅极并积聚在靠近衬底表面的位置。随着栅极电压的增加，越来越多的电子在栅极下面积聚。由于这些电子不能流过绝缘的二氧化硅层到达栅极，因此它们在栅极正下方的衬底表面积聚。这些累积的少数电荷载流子 N型沟道从漏极到源极延伸。当发生这种情况时，通过形成所谓的反转层来诱导通道（N型）。现在漏极电流开始流动。漏极电流的强度取决于沟道电阻，而沟道电阻又取决于吸引到正栅极的电荷载流子的数量。因此，漏极电流由栅极电位控制。

由于栅极上的正偏压增强了沟道的导电性，因此该器件也称为增强型MOSFET或E-MOSFET。

形成反型层（N型）所需的栅极 - 源极电压V GS的最小值被称为栅极 - 源极阈值电压 V GST。对于低于V GST的 V GS，漏极电流I D = 0.但是对于超过V GST的V GS，N型反型层连接源极和漏极并且漏极电流I D大。根据所使用的器件，V GST可能在低于1 V至超过5 V的范围内变化。

JFET和DE-MOSFET被归类为耗尽型器件，因为它们的导电性取决于耗尽层的作用。E-MOSFET被归类为增强型器件，因为其导电性取决于反型层的作用。当栅极 - 源极电压V GS = 0时，耗尽模式器件通常为ON ，而当V GS = 0 时，增强型器件通常为OFF 。

EMOSFET的特性：

EMOSFET－ 漏极特性

N沟道E-MOSFET的漏极特性如图所示。最低曲线是V GST曲线。当V GS小于V GST时，I D近似为零。当V GS大于V GST时，器件导通，漏极电流I D由栅极电压控制。特征曲线几乎具有垂直和几乎水平的部分。曲线的几乎垂直分量对应于欧姆区域，水平分量对应于 恒定电流区域。因此，E-MOSFET可以在这些区域中的任一个中操作，即它可以用作可变电压电阻（WR）或恒流源。

EMOSFET-传输特性

图中显示了典型的跨导曲线。VGS <= 0时的电流IDSS 非常小，约为几纳安。当V GS为正时，漏极电流I D首先缓慢增加，然后随着V GS的增加而迅速增加。制造商有时指示栅极 - 源极阈值电压 V GST，其中漏极电流I D达到某个定义的小值，例如10u A.电流I D （0N，大约对应于漏极特性和给出该电流V Gs QN所需的V GS值 通常也会在制造商数据表中给出。

传递特性的等式不服从等式。然而，它确实遵循类似的“平方律类型”的关系。E-MOSFET传输特性的公式如下：

E-MOSFET传输特性公式

EMOSFET的原理图符号

EMOSFET-原理图符号

图中显示了N沟道E-MOSFET工作原理图符号。对于V GS的零值，E-MOSFET关断，因为源极和漏极之间没有导电沟道。图中所示的每个示意符号都具有断开的通道线以指示该通常为OFF状态。我们知道V GS超过阈值电压V GST，创建连接源极与漏极的N型反型层。在每个示意符号中，箭头指向该反转层，当器件导通时，该反转层的作用类似于N通道。在每种情况下，器件具有绝缘栅极的事实由栅极指示不与沟道直接接触。图中所示的原理图符号表示内部连接的源极和基板，而图中所示的另一个符号表示与源分开引出的基板连接。

还显示了P沟道E-MOSFET的原理图符号。在这些情况下，箭头指向外部。
