电源线路知识详细了解

最近一段时间电源产品的需求量爆发性增长，为了满足出货和客户需求，最近一周都在忙着新产品试制和调整。

当然留言还是没办法一一回复了，所以我们今天就来讲一下留言里出现频率最高的问题。

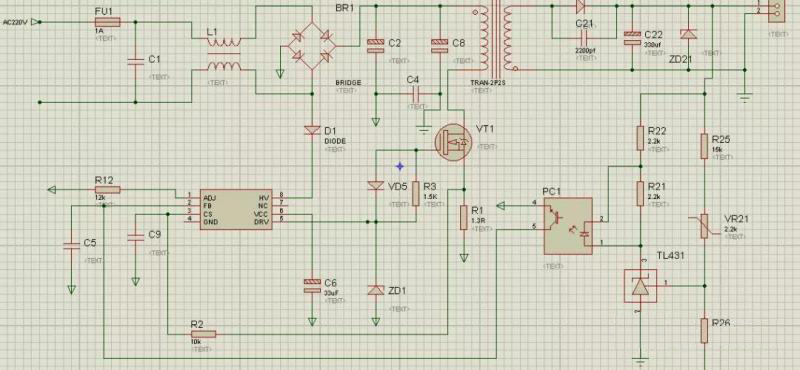

下图为一款简单的电源线路图：

电源输入端采用的单级EMI抗干扰电路由C1和L1组成，主要目的就是为了减小电源内的高频信号对电网的辐射干扰。

市电经过整流桥BD1和C2滤波后得到一个大约300V的直流电压，这个电压一路经过变压器的一次绕组后加到开关管VT1的漏极，另一路经过VD6后加到芯片的第8脚HV脚，芯片通过内部高压电流源给VCC的外接电容C6进行充电操作，当C6两端的电压达到开启电压(大约13V左右)时，芯片开始工作，第5脚DRV输出PWM方波。

当PWM方波处于高电位时，MOS管导通，能量存储在变压器的绕组内，二次侧C22对负载进行放电操作。

当PWM方波处于低电位时，MOS截至，存储在变压器里的能量经过VD22、C22整流滤波后输出直流电压，输出电压经R25、VR21和R26采样后，经过431和光耦后反馈到控制器芯片的反馈2脚上，从而对输出的占空比进行调节作用；图中的C21主要起到的是软化整流二极管的开关特性，ZD21并联在电源输出端起到过压保护作用，产品正常工作时，输出电压为：

Uo=2.5*(1+(R25+R21+R26)/R26)；

我们可以根据需求电压对R21进行调节。

这个线路不仅有过压保护功能，还设有短路保护功能；当负载短路时，芯片2脚电压超过4.2V，芯片会强制输出低占空比PWM，VCC外接电容上的电压将会线性下降。当电压降低到10.6V时，芯片会进入保护重启状态，此后控制器因为极低的电流消耗，VCC外接电容上的电压逐渐下降，当电压下降到5.8V时，芯片会再次启动对VCC的外接电容进行充电，当电压达到13V左右时，芯片又会输出一个PWM波形，从而周而复始，出现打嗝模式。

细心的盆友会发现，我们平常的电源一般都设有辅助绕组，但是上图中并没有设计辅助绕组供电的功能，其实用辅助绕组供电可以得到一个比较平稳的电压，但是我们做的这个产品，客户对输出的动态响应要求并不高，所以为了优化成本，可以不设置辅助绕组。
